¶ 🏗️ Infraestrutura do Sistema Darwin
Atualizado — Março/2026
Este documento define o padrão de infraestrutura do Darwin, incluindo posicionamento físico, instalação e boas práticas operacionais.
As diretrizes devem ser aplicadas em todas as etapas:
- projeto
- obra
- instalação
- ajuste fino
- homologação
¶ 🎯 Objetivo da padronização
O padrão Darwin garante:
- registro visual confiável da operação
- detecção precisa de No Scan (movimento sem registro)
- padronização entre lojas
- facilidade de manutenção e expansão
⚠️ Instalações fora deste padrão comprometem diretamente a eficácia do sistema.
¶ 📷 Posicionamento de Câmeras (PDV)
O posicionamento da câmera é crítico para o funcionamento do sistema.
A câmera deve capturar, no mesmo enquadramento:
- scanner
- balança
- fluxo de produtos e carrinho
👉 A ausência de qualquer elemento compromete a análise.
¶ 🎯 Campo de Visão (FOV)
- Ângulo recomendado: ~112°
Garante:
- cobertura completa do PDV
- ausência de cortes na imagem
- adaptação a diferentes layouts
📌 Regra prática:
- FOV baixo → perda de informação
- FOV adequado → cobertura completa da operação
⚠️ Lentes abaixo do recomendado podem inviabilizar o uso do sistema.
¶ 📐 Apontamento da câmera
- Inclinação: 90° (perpendicular à bancada)
- Centralização no eixo:
- scanner
- balança
Benefícios:
- eliminação de zonas cegas
- maior precisão na análise
- padronização visual

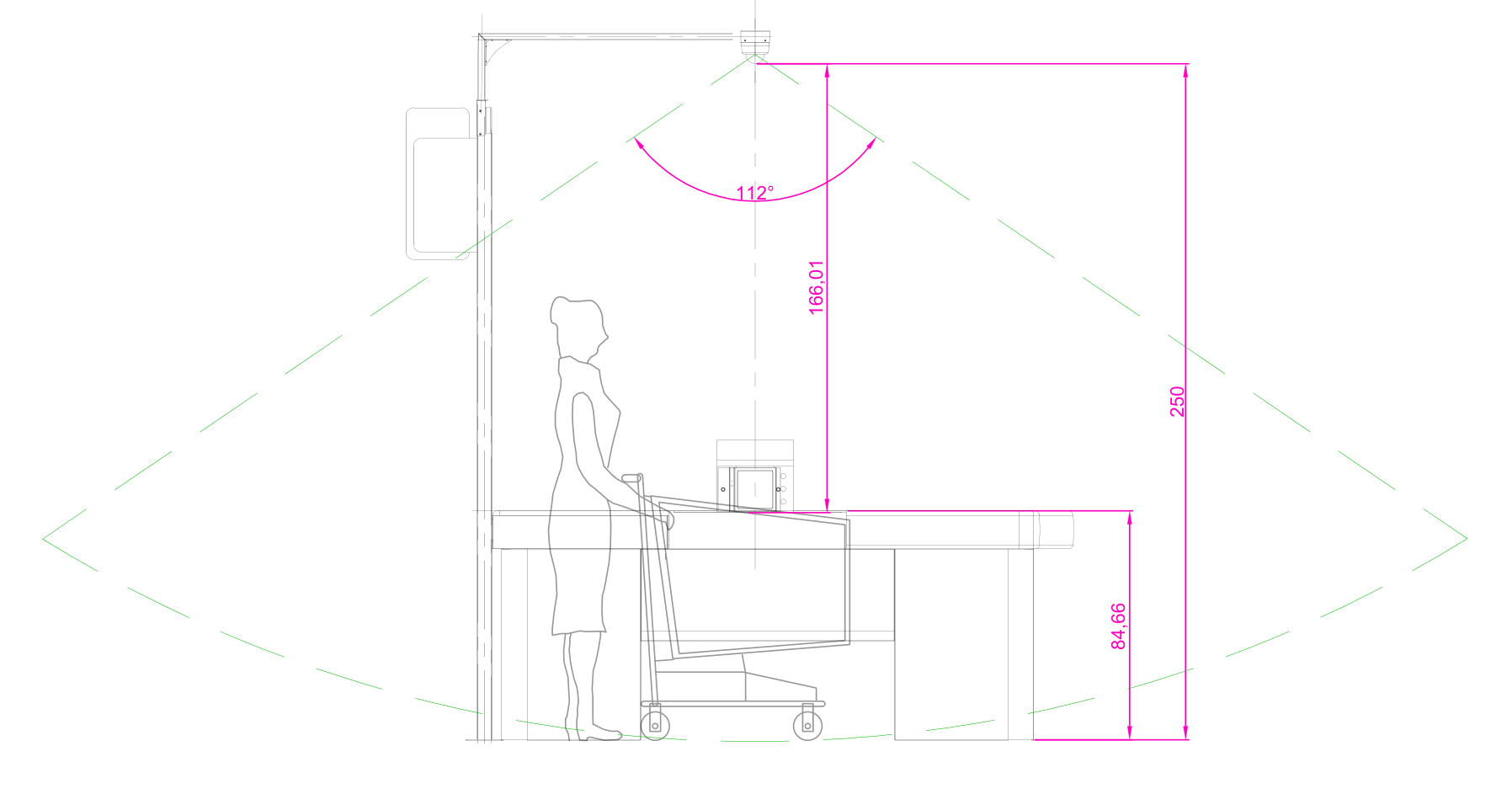

¶ 📏 Altura de instalação
- Altura recomendada: ~2,50 m
Garante:
- enquadramento ideal
- estabilidade da imagem
- melhor leitura do movimento

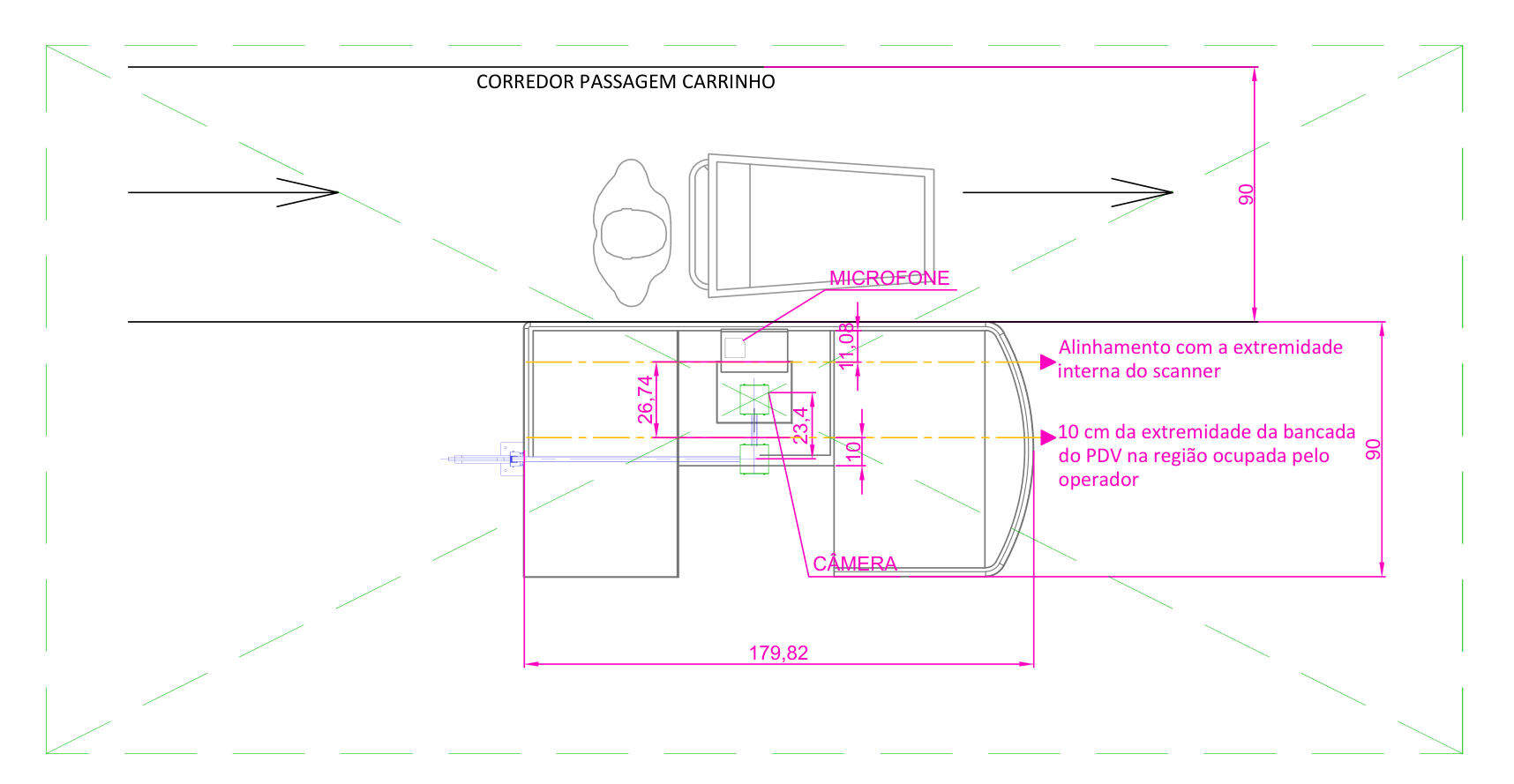

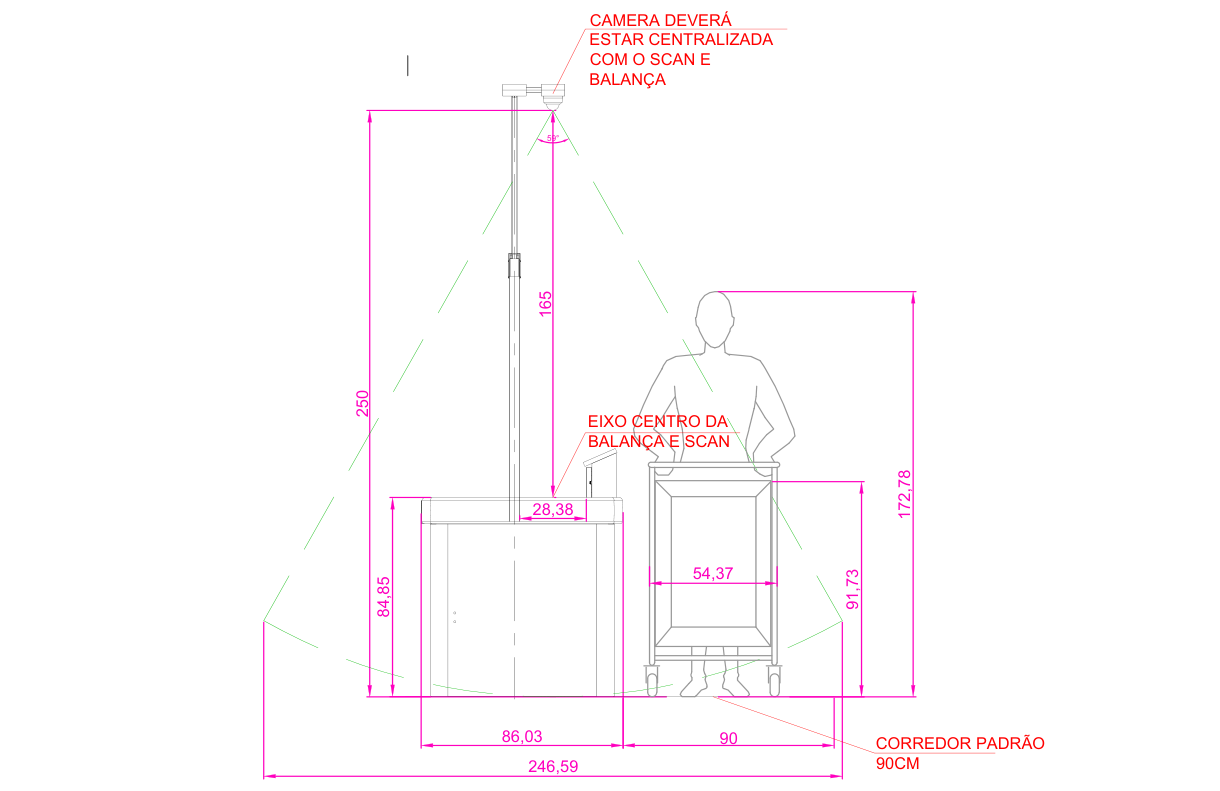

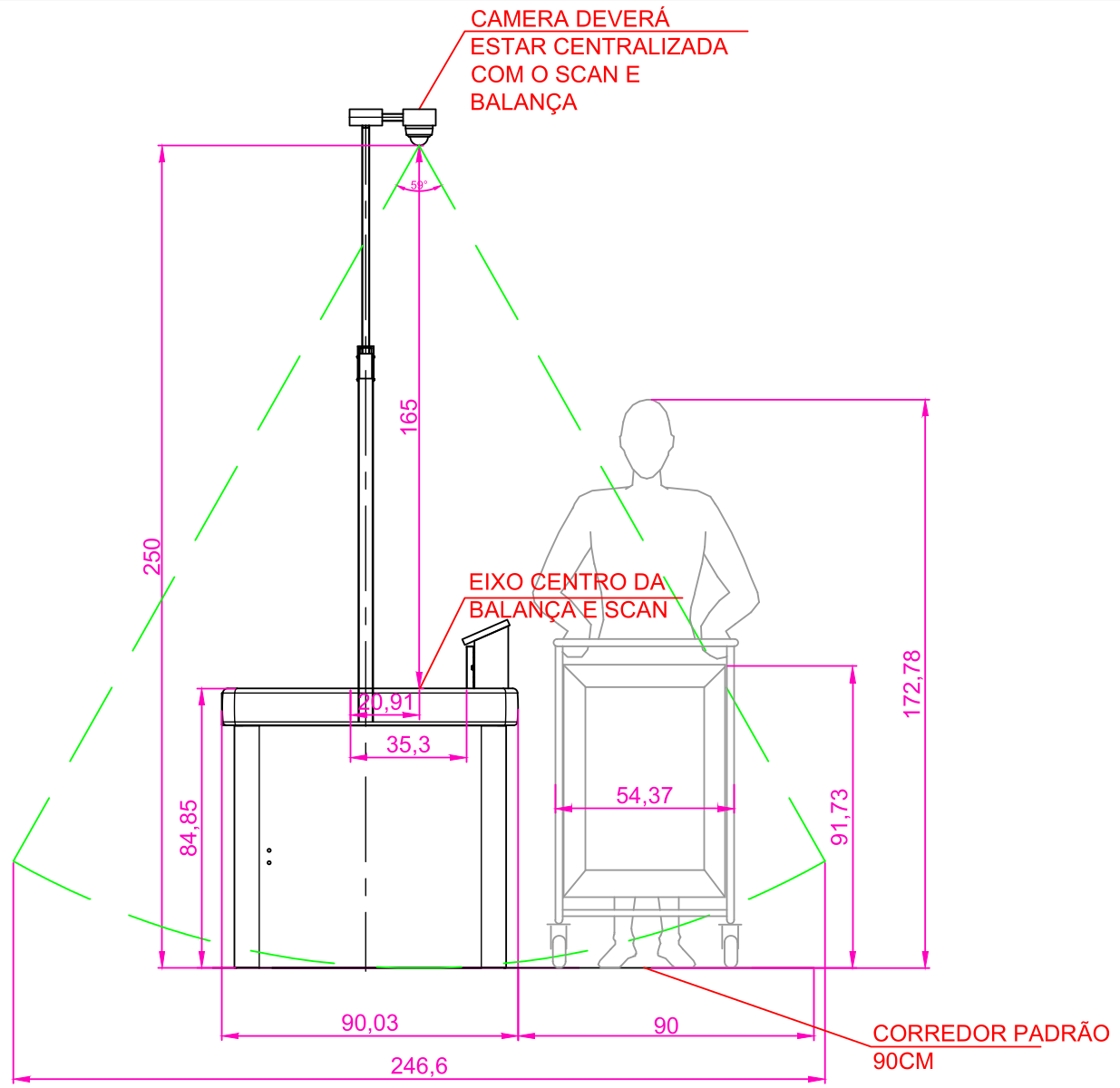

¶ 🛒 Checkout Tradicional
- câmera centralizada
- visão completa do PDV
- alinhamento de eixos
- FOV ≈ 112°
- inclinação de 90°
- área total coberta
- sem obstruções
- corredor mínimo: 90 cm
¶ ✅ Regras obrigatórias
- câmera centralizada no PDV
- sem deslocamento lateral
- captura contínua de:
- scanner
- balança
- passagem do carrinho

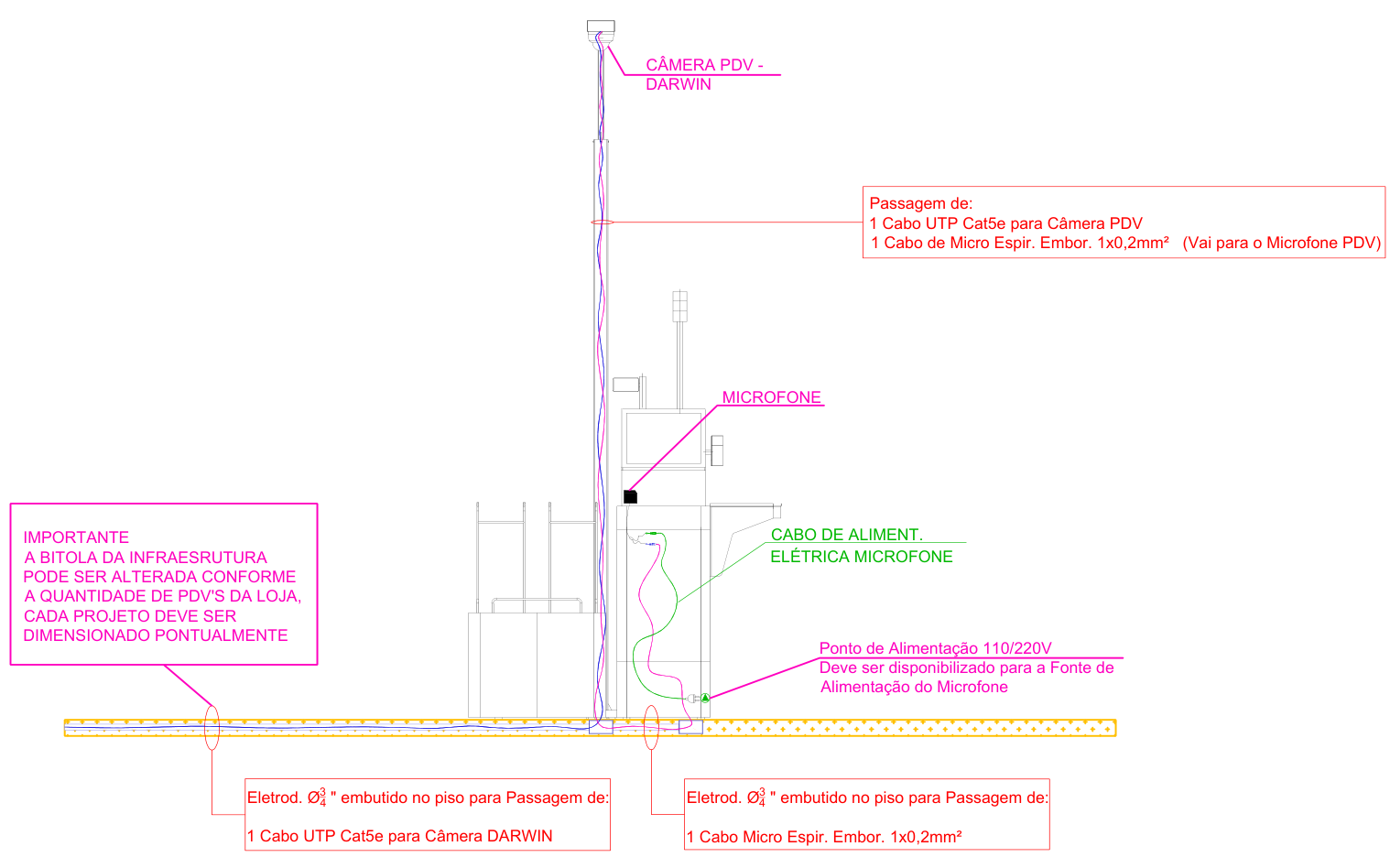

¶ 🤖 Self-Checkout
Mantém as mesmas premissas do checkout tradicional, com atenção a:
- variação de altura do cliente
- ausência de operador fixo
⚠️ A câmera deve permanecer alinhada ao scanner e à balança.
¶ 🎧 Captação de Áudio
Dois modelos disponíveis:
¶ 🔹 Áudio na câmera
- microfone embutido
- instalação simplificada
- menor necessidade de cabeamento
¶ 🔹 Microfone externo
- maior controle de captação
- melhor qualidade de áudio
📍 Posicionamento:
- ~10 cm da borda da bancada
- lado do operador
- alinhado ao scanner
📌 Infraestrutura:
- cabo 1x0,2 mm²
- ponto elétrico dedicado
¶ 🧱 Infraestrutura – Cabeamento

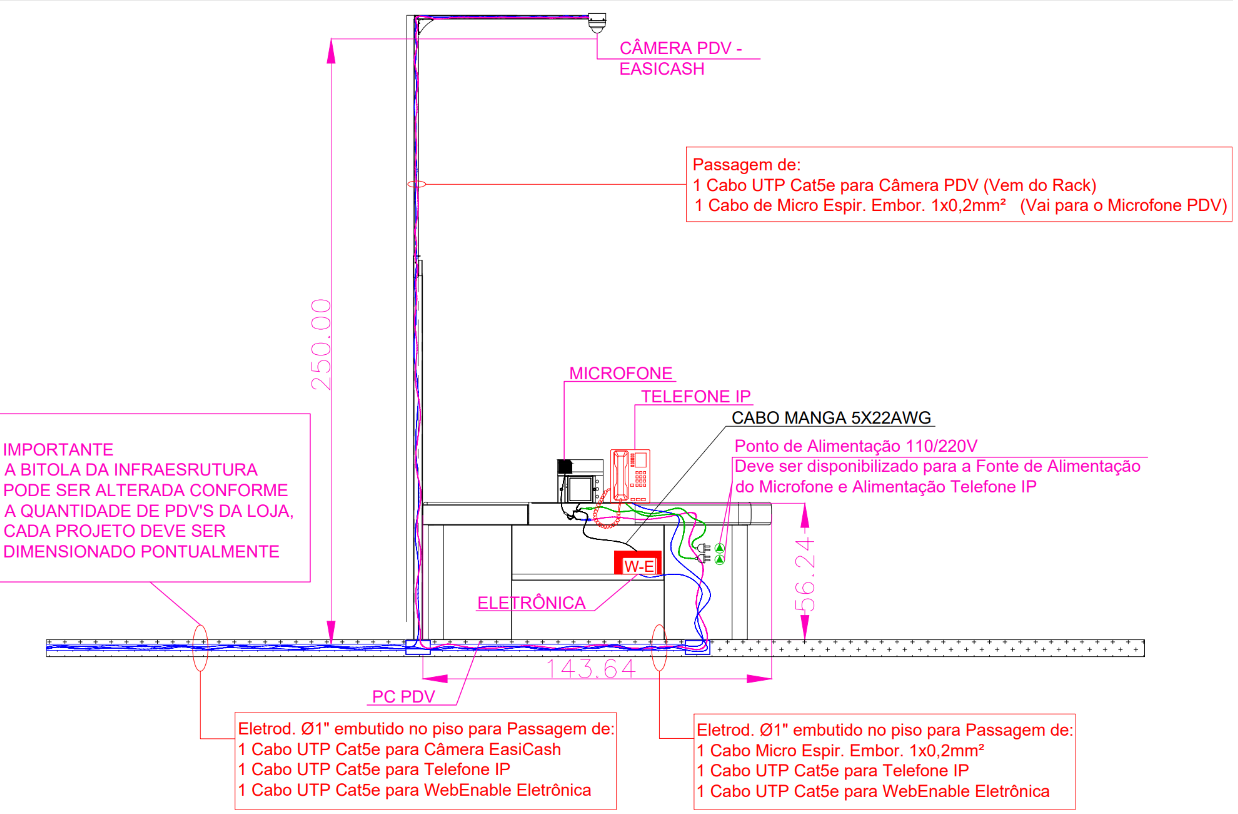

¶ 🔹 Saída pelo piso
- eletrodutos embutidos
- separação entre energia e dados
- padrão de obra estruturada

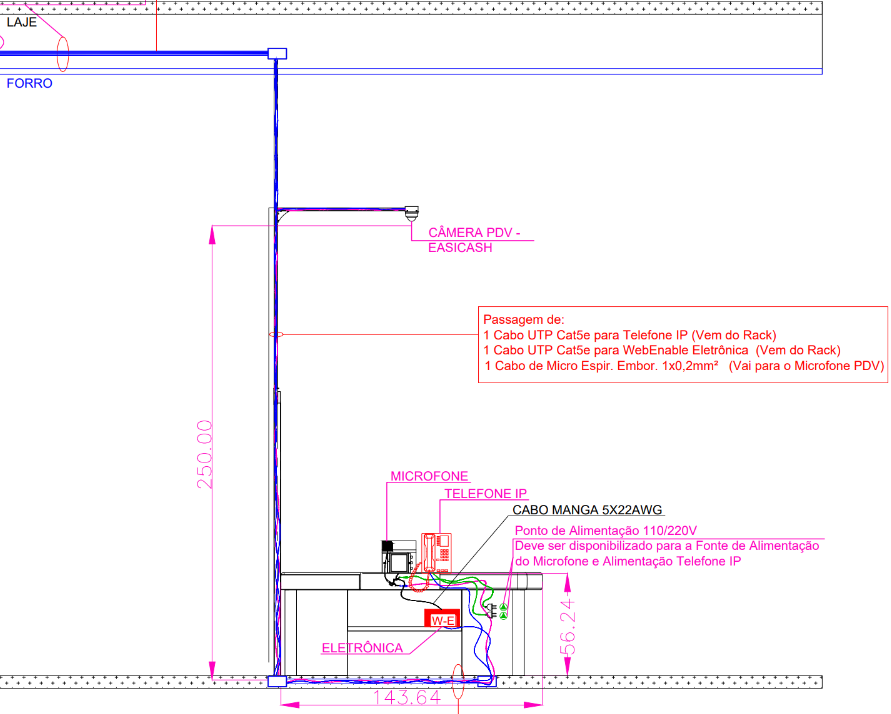

¶ 🔹 Passagem pelo forro
- manutenção facilitada
- expansão simplificada
- organização via rack

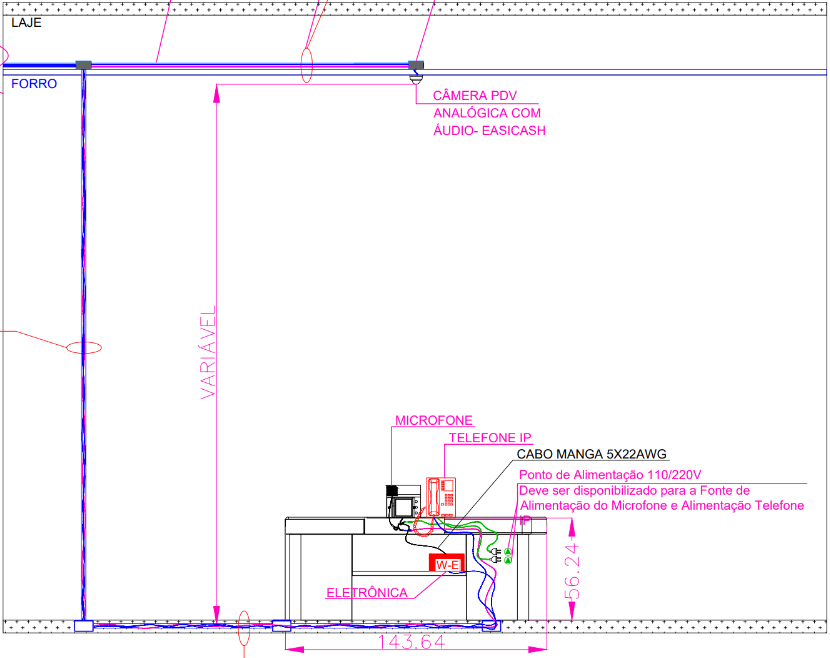

¶ 🔹 Pé-direito baixo
- ambientes compactos
- limitações estruturais
- necessidade de adaptação

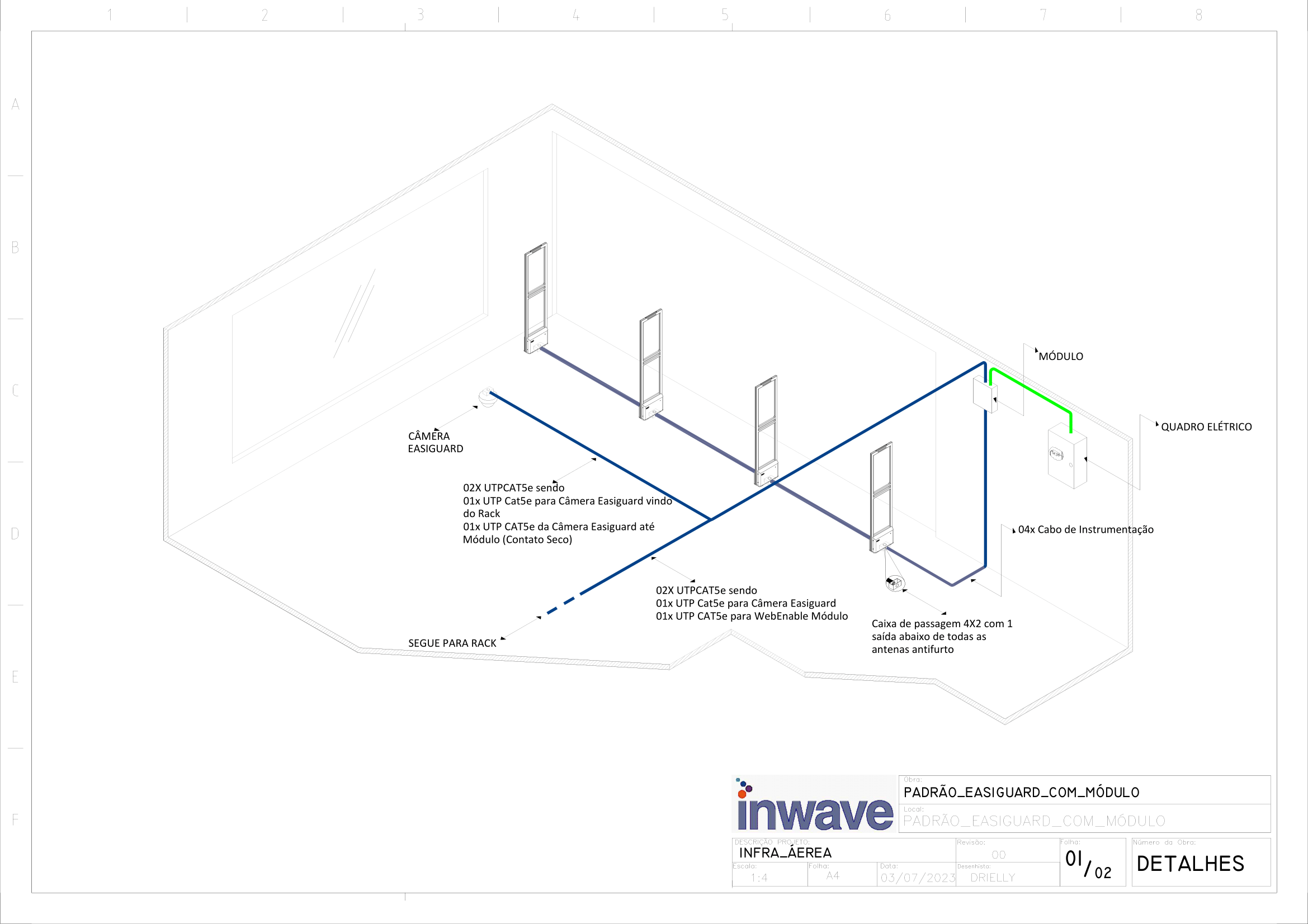

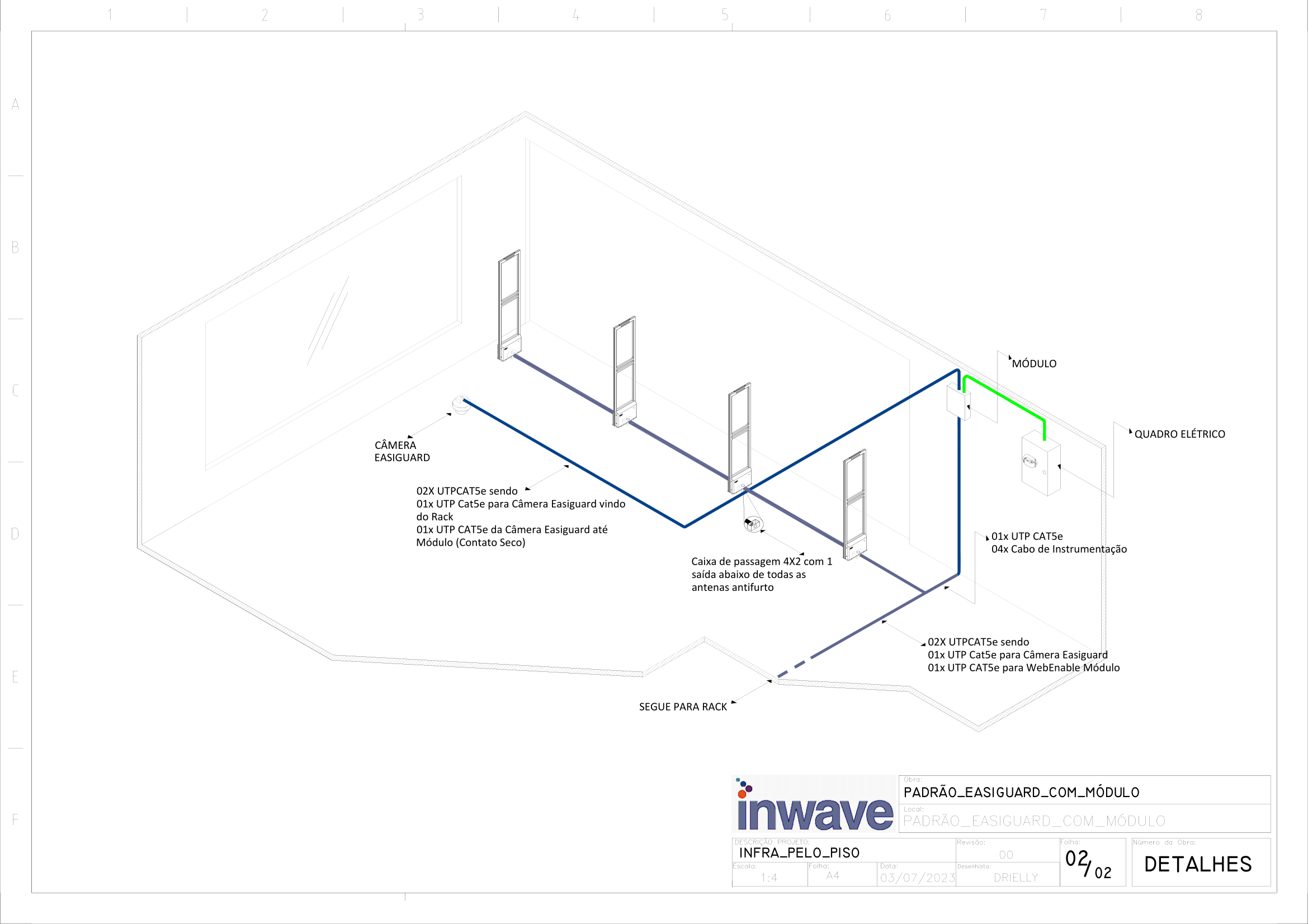

¶ 🛡️ Infraestrutura EasiGuard
- passagem aérea ou subterrânea
- posicionamento correto das antenas

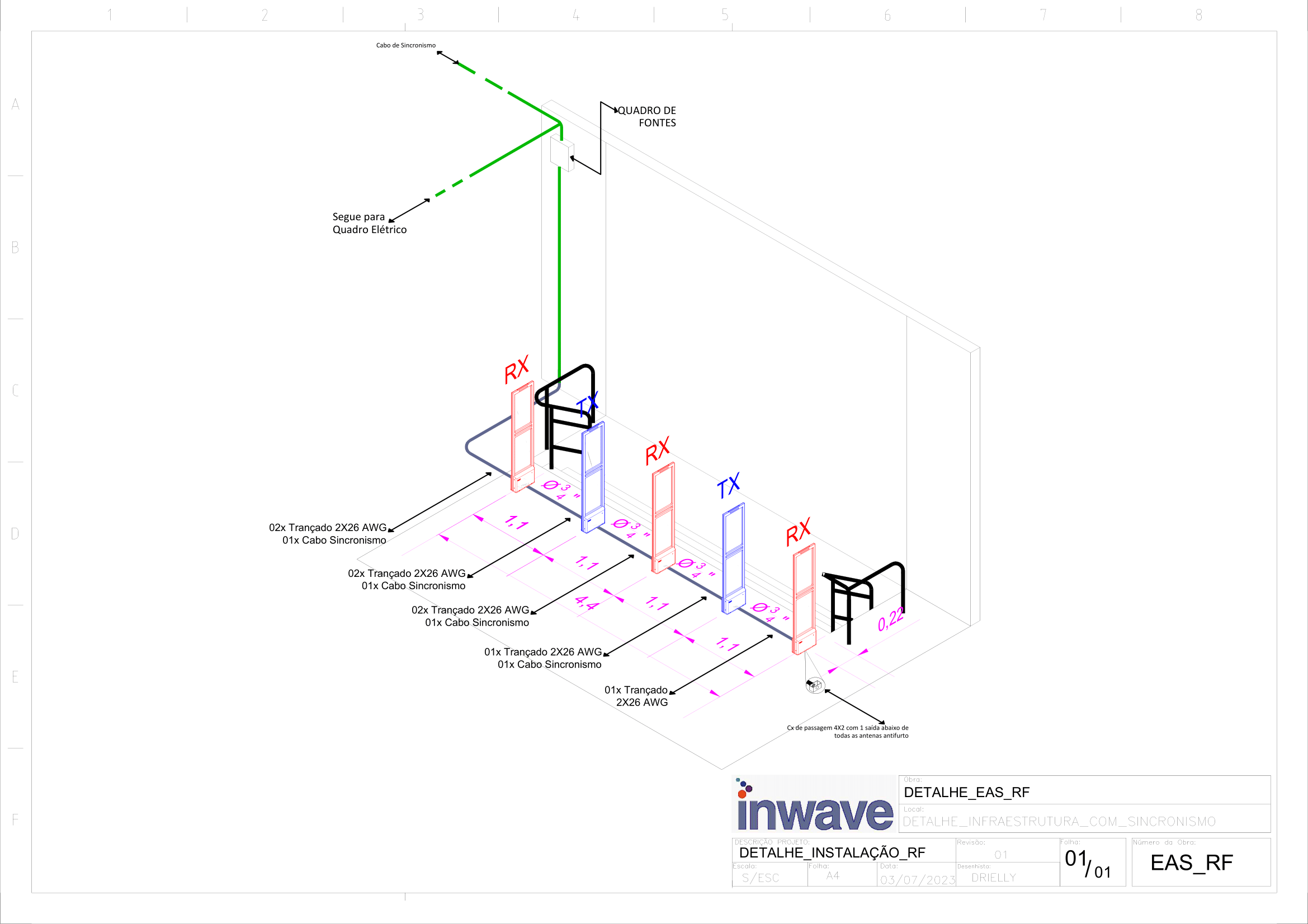

¶ 📡 Infraestrutura RF
- alinhamento obrigatório
- distância mínima respeitada
- evitar interferência metálica

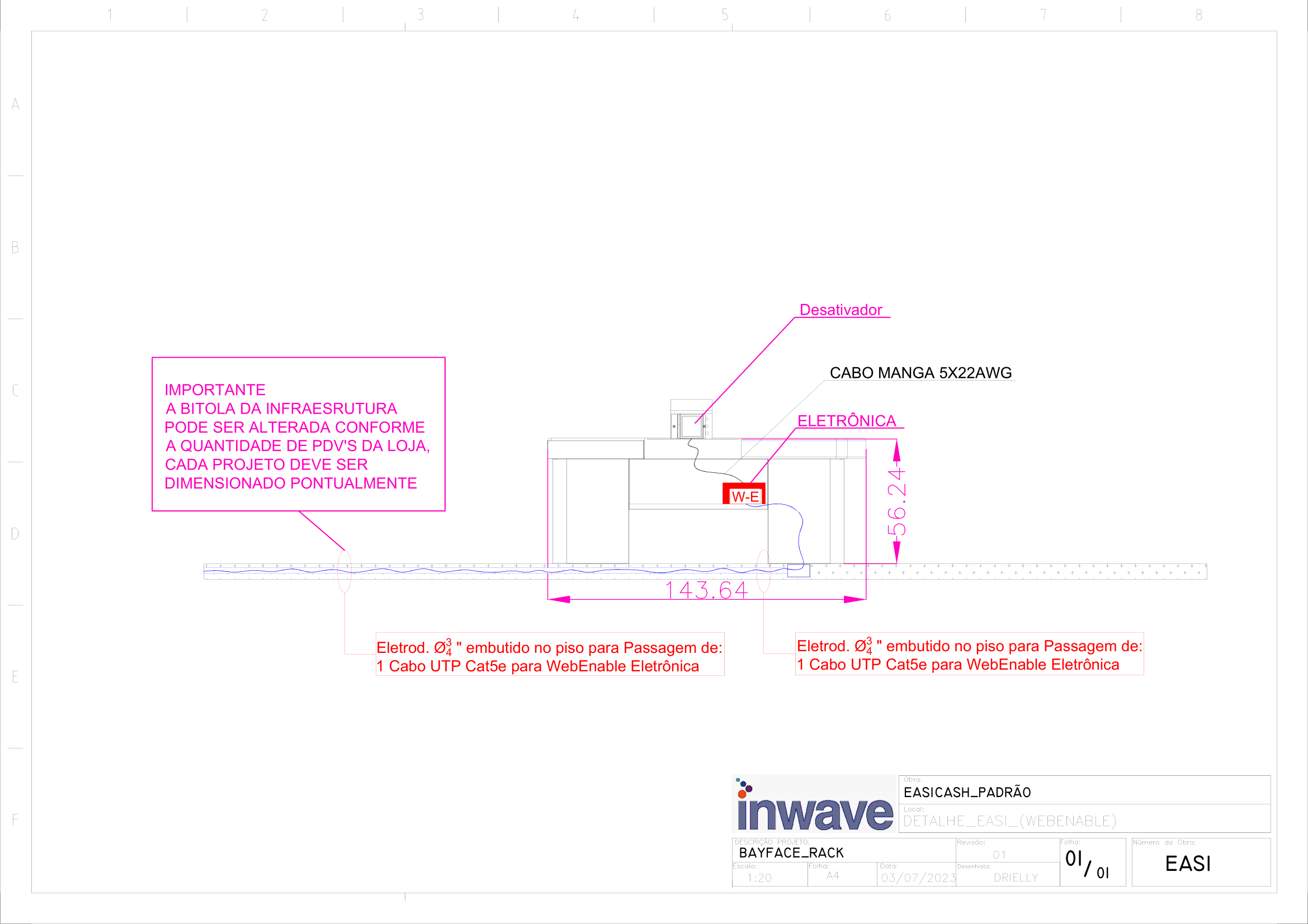

¶ 📶 Infraestrutura Web Enable
- comunicação entre PDV e dispositivos
- integração com o sistema
¶ 🔌 Integração (Câmera + Áudio + Energia)
- integração de vídeo, áudio e alimentação
- separação elétrica e lógica obrigatória
¶ 💡 Resumo
O padrão Darwin garante:
- precisão na análise de vídeo
- confiabilidade operacional
- padronização entre lojas
- base sólida para auditoria e prevenção de perdas
👉 Infraestrutura correta = sistema operando corretamente
