¶ 📘 Manual Técnico de CFTV – Sistema Darwin
Versão: 1.3
Atualizado em: Maio/2026
Finalidade: Manual padronizado para instalação, configuração e homologação de equipamentos de CFTV compatíveis com o sistema Darwin.
¶ 📑 Sumário
- Alerta Importante – Padrão de Imagem no Brasil
- Modelos Homologados
- Fluxo Padrão de Instalação em Campo
- Hikvision – DVR / NVR
- Hikvision – Câmeras IP
- Intelbras – DVR / NVR
- Intelbras – Câmeras Analógicas
- Intelbras – Câmeras IP
- Microfone – Instalação e Cabeamento
- Checklist Final de Homologação
- Boas Práticas e Observações Finais
¶ 🚨 Alerta Importante – Padrão de Imagem no Brasil
⚠️ LEIA ANTES DE INICIAR QUALQUER INSTALAÇÃO
A rede elétrica brasileira opera em 60Hz. Configurar o equipamento na frequência errada causa tremor (flicker), listras horizontais e imagem instável em ambientes com iluminação fluorescente ou LED.
¶ ✅ Configuração obrigatória no Brasil
| Equipamento | Padrão | Frequência |
|---|---|---|
| 📹 Câmeras Analógicas | NTSC | 60Hz |
| 📼 DVR (grava analógicas) | NTSC | 60Hz |
| 🎥 Câmeras IP | Anti-flicker | 60Hz |
| 💾 NVR (grava IP) | Anti-flicker | 60Hz |
¶ ❌ Nunca usar no Brasil
- PAL / 50Hz → causa flicker e tremor em iluminação artificial
- Equipamentos importados costumam vir de fábrica em PAL / 50Hz. Sempre alterar para NTSC / 60Hz durante a instalação.
¶ 🔍 Como identificar se está errado
- Listras horizontais subindo ou descendo na imagem
- Tremor sutil em áreas iluminadas por fluorescente ou LED
- Imagem oscilando mesmo com a cena parada
💡 Regra simples: no Brasil, sempre 60Hz, independentemente do tipo de câmera ou gravador.
¶ ✅ Modelos Homologados
| Fabricante | Modelos |
|---|---|
| Hikvision | IDS-7216HQHI-M1/S, IDS-7208HQHI-M1/S, IDS-7216HQHI-M1/X |
| Intelbras | MHDX-3116-C, MHDX-3108-C, MHDX-3104-C, NVD 3316-P, IMHDX 5116, IMHDX 7016 |
¶ 🧭 Fluxo Padrão de Instalação em Campo
- Instalar fisicamente o equipamento e as câmeras
- Localizar o equipamento na rede local
- Hikvision: software SADP
- Intelbras: software ConfigTool
- Definir IP fixo e configurar rede básica
- Ajustar padrão de imagem para NTSC / 60Hz (ver Alerta Importante)
- Sincronizar data e hora com servidor NTP do Darwin
- Configurar vídeo (resolução, bitrate, codec H.264)
- Desativar detecção de movimento
- Ativar gravação contínua com áudio habilitado (G.711ulaw ou G.711Mu)
- Configurar OSD com nome do PDV e data/hora
- Formatar HD e confirmar status de gravação ativa
¶ 🛠️ Hikvision – DVR / NVR

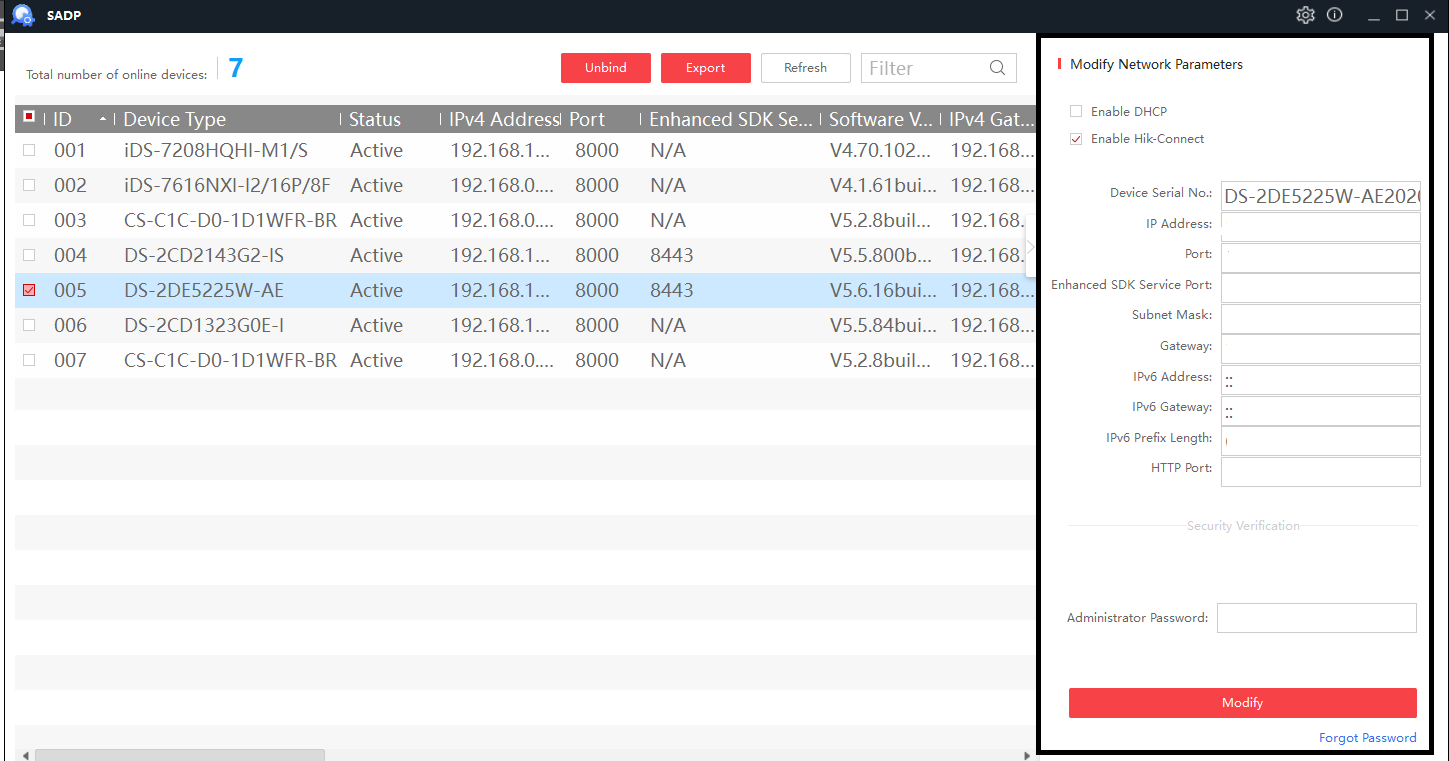

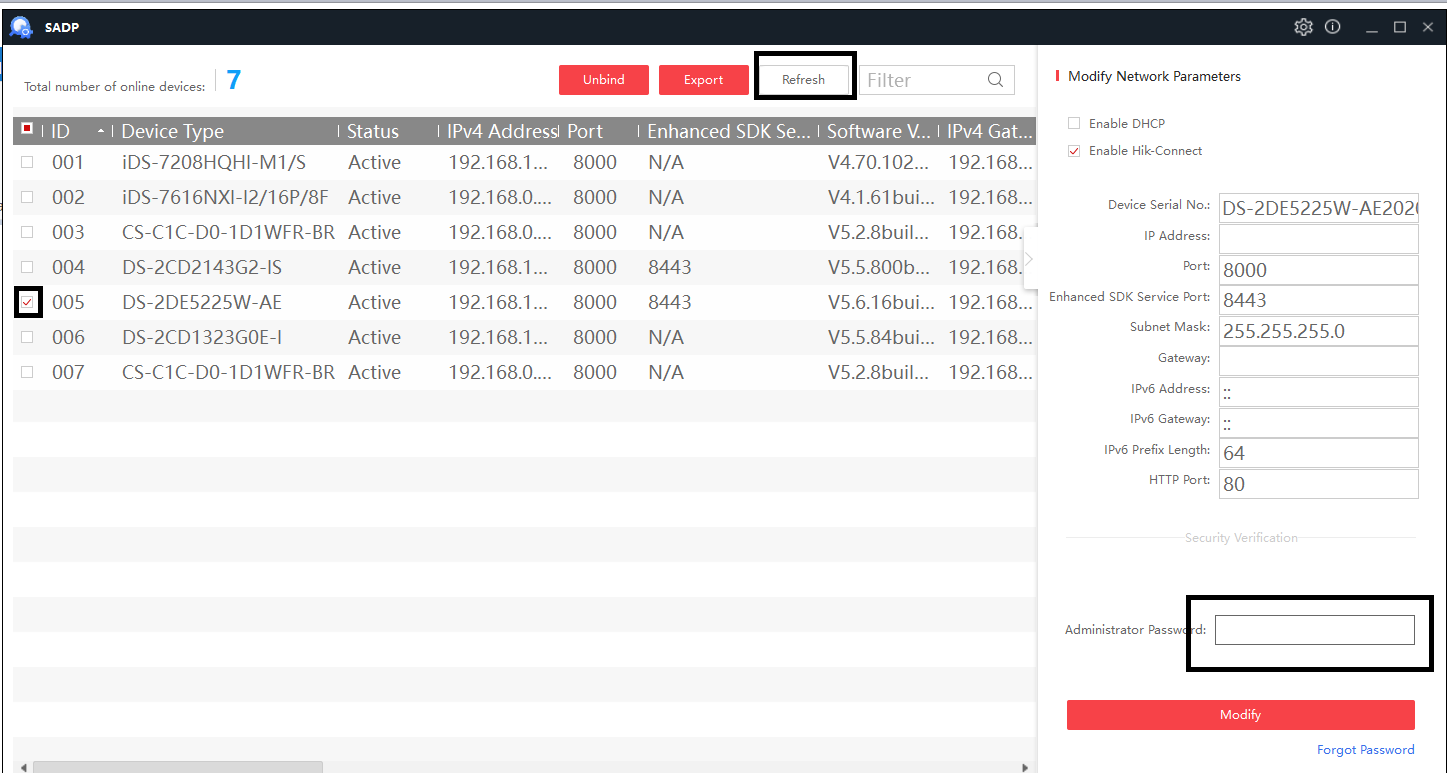

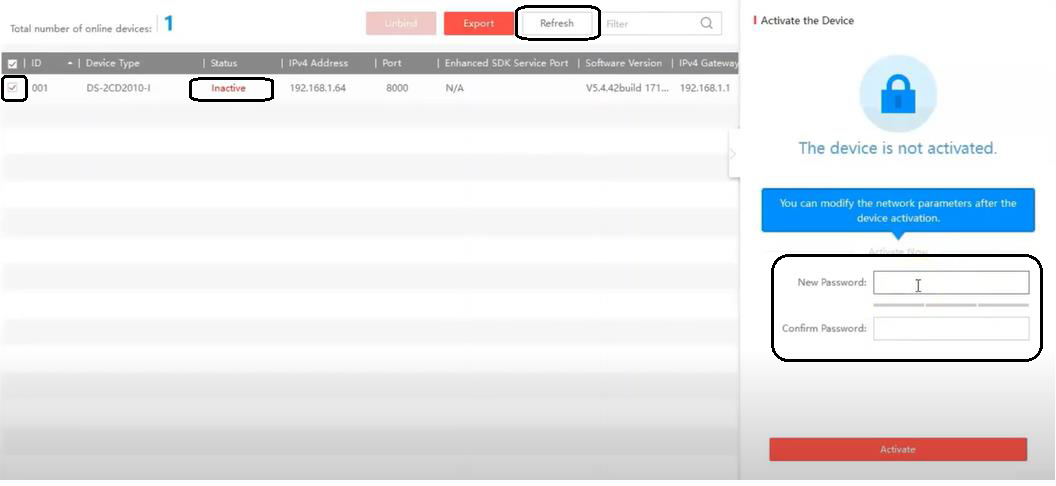

🔍 Localização via SADP

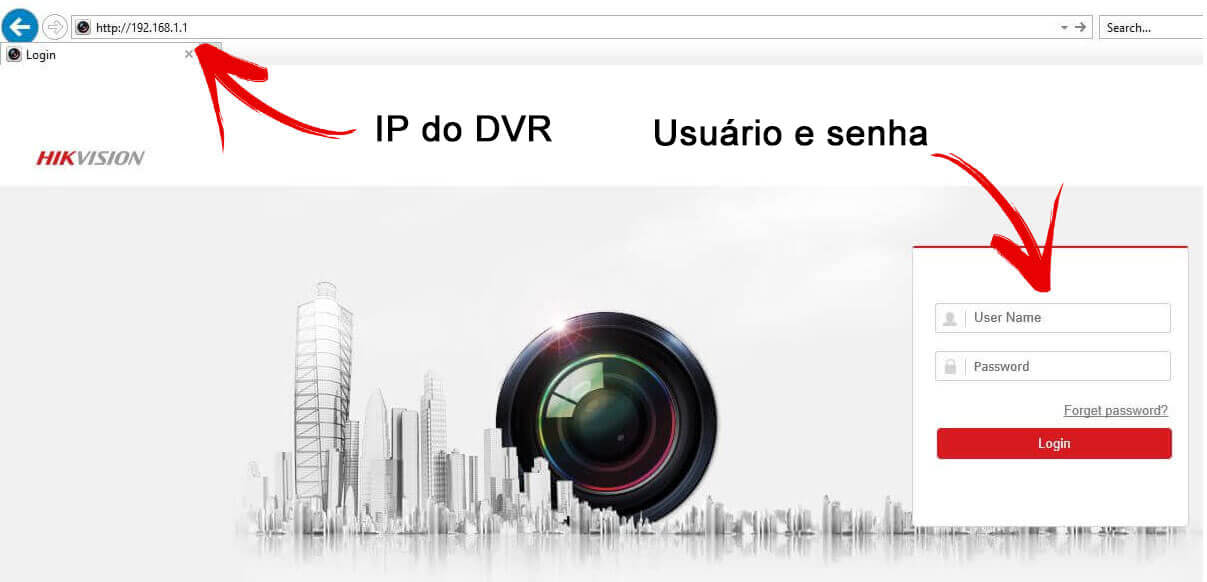

🔐 Ajustes Iniciais no Navegador

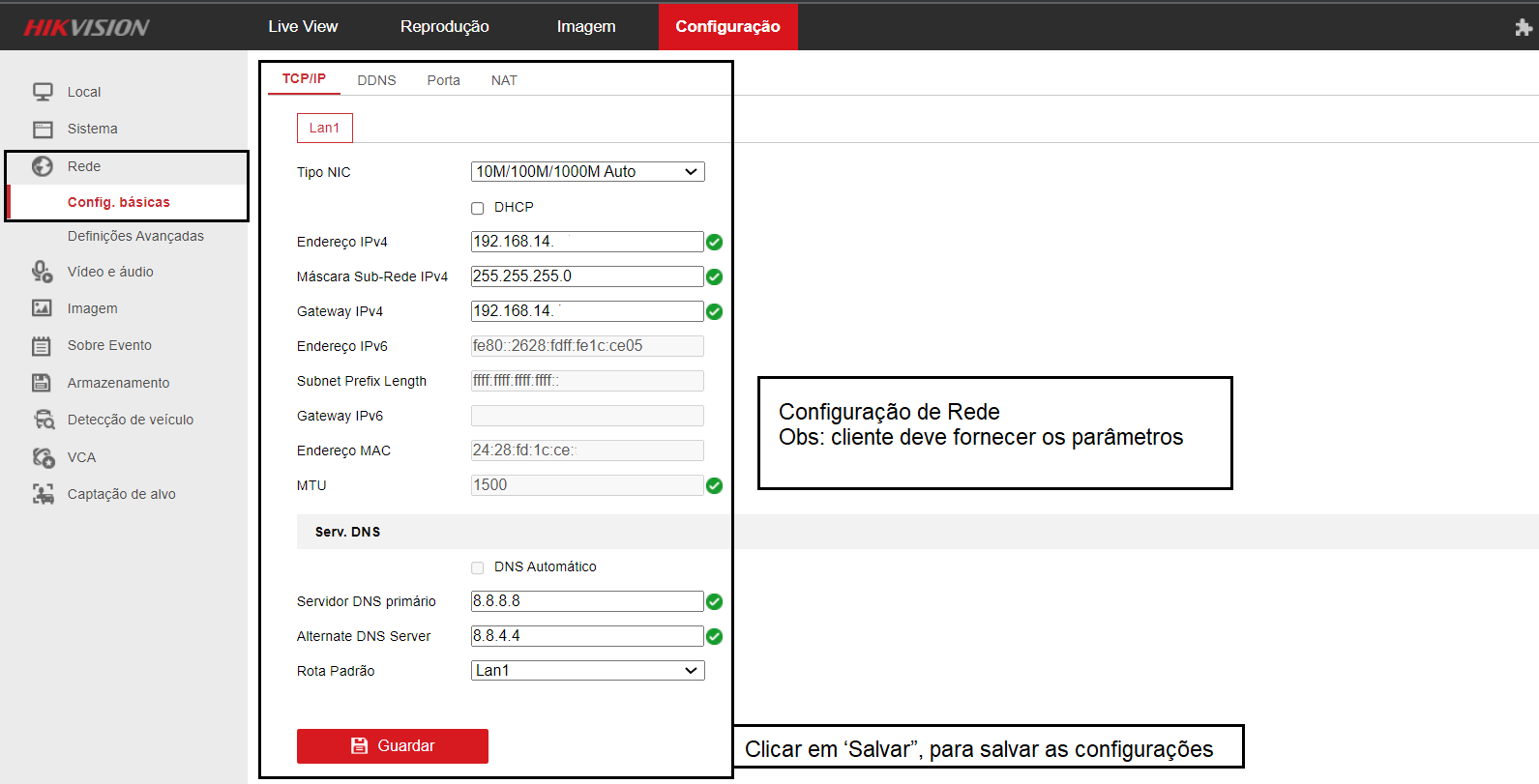

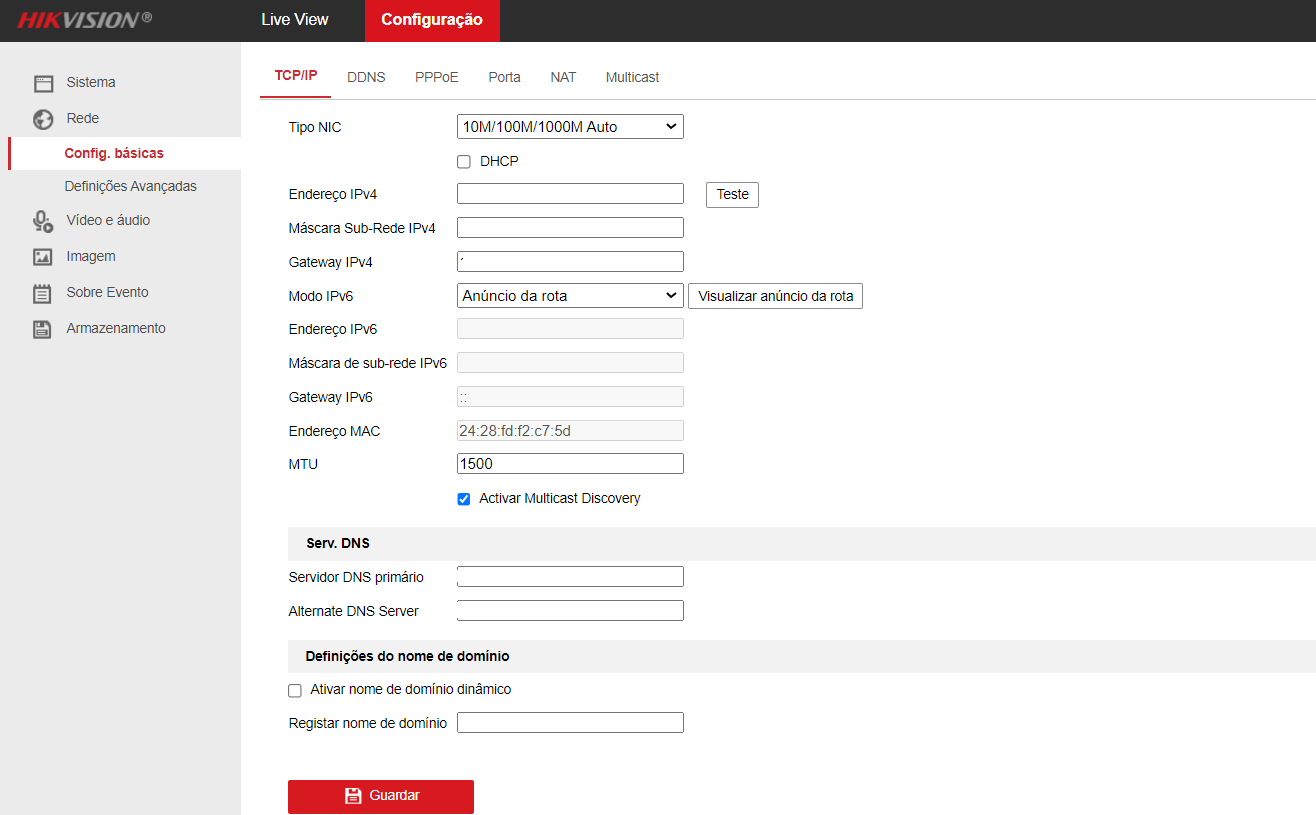

- Configurar rede com IP fixo

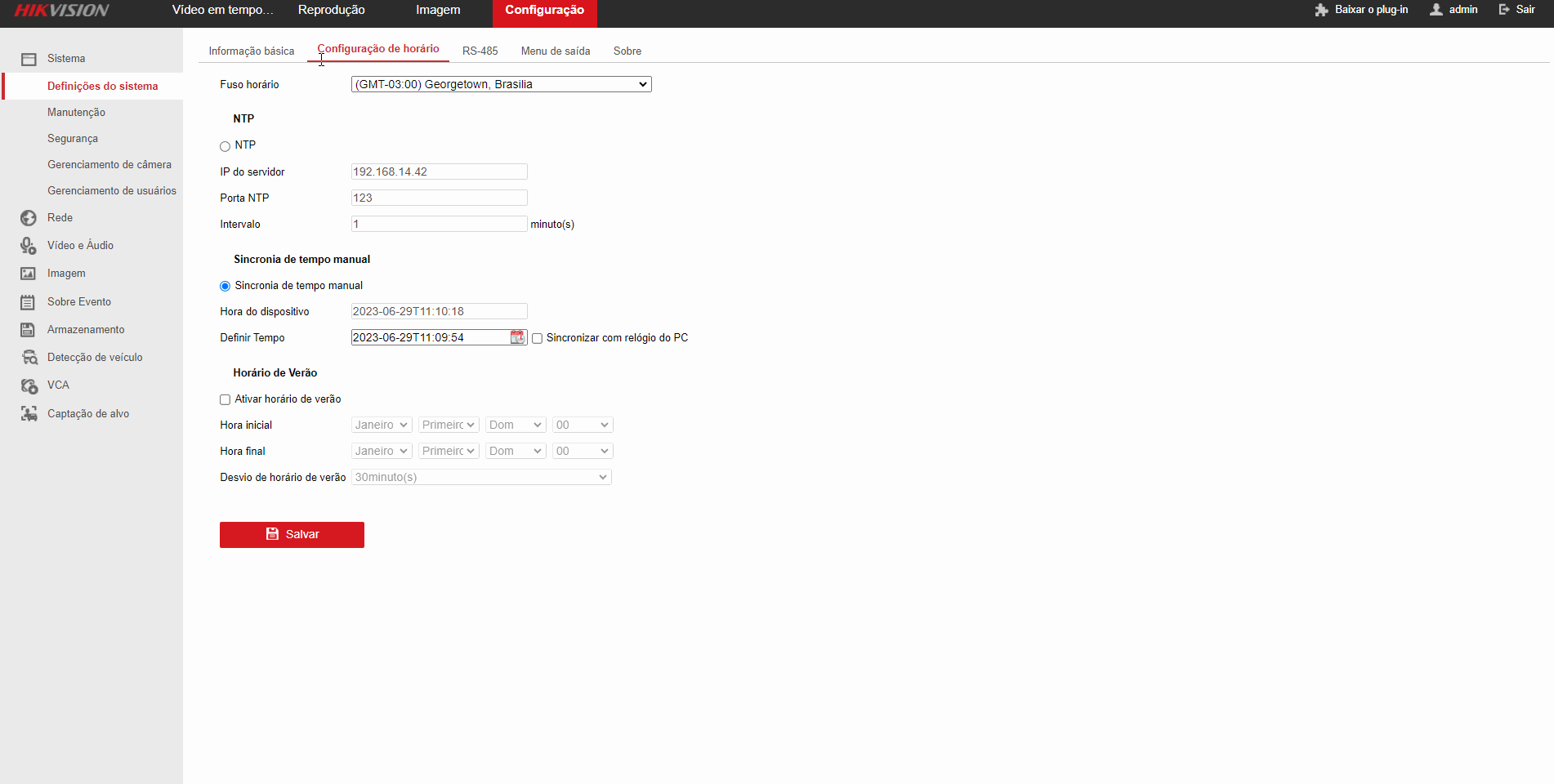

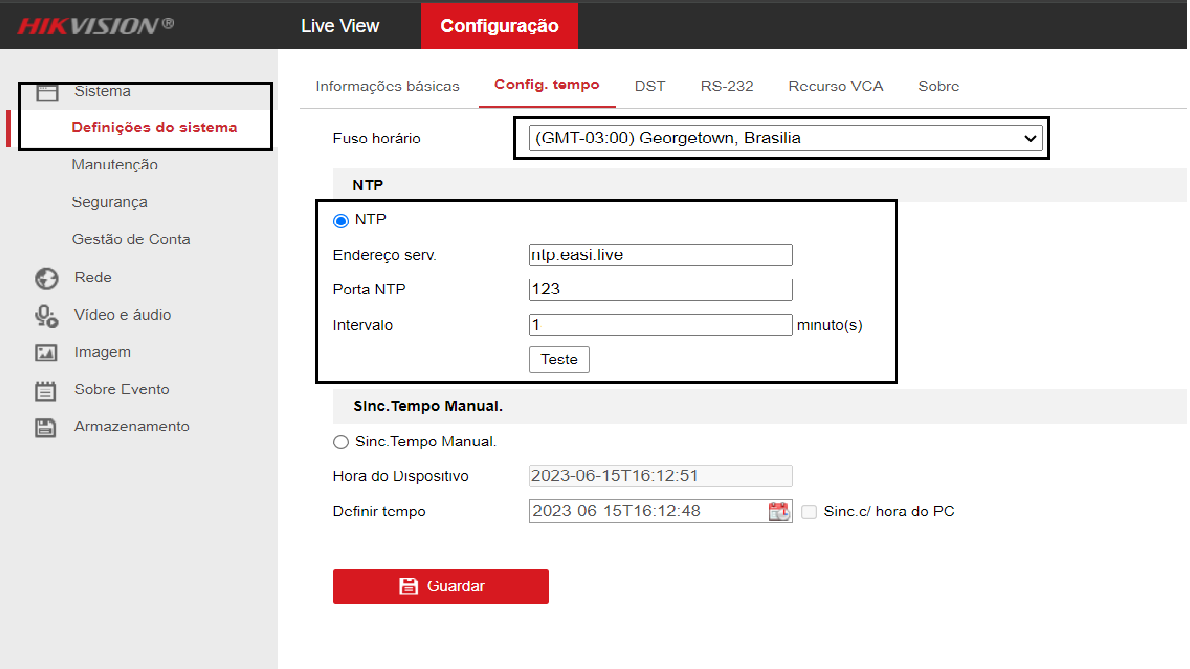

- NTP: GMT-03:00, IP Darwin, porta 123, intervalo 1 min
- RTSP/WEB: Digest
- Gerenciar câmeras analógicas e IP
🎥 Vídeo e Áudio

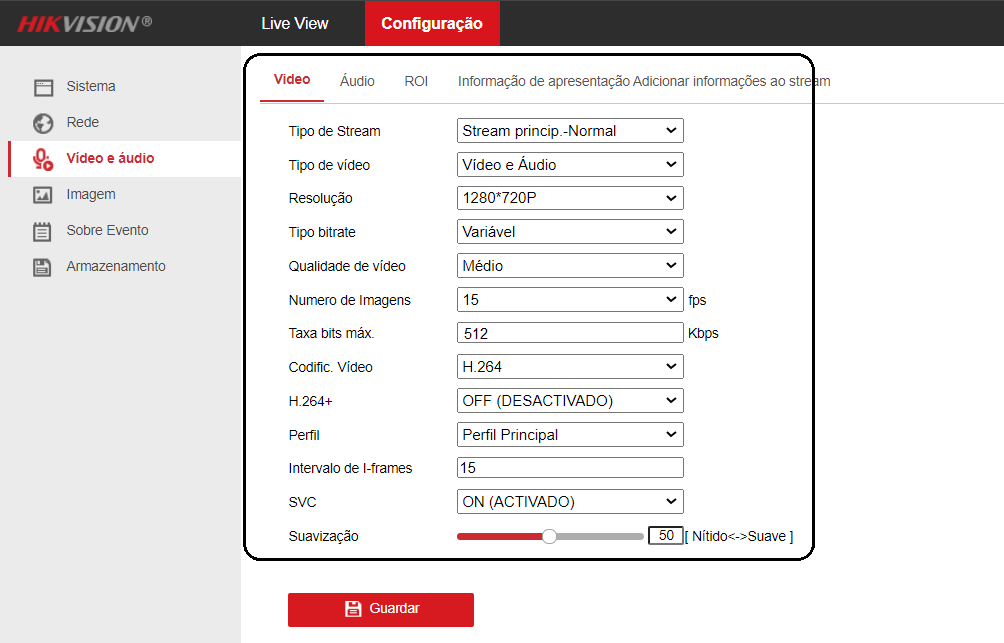

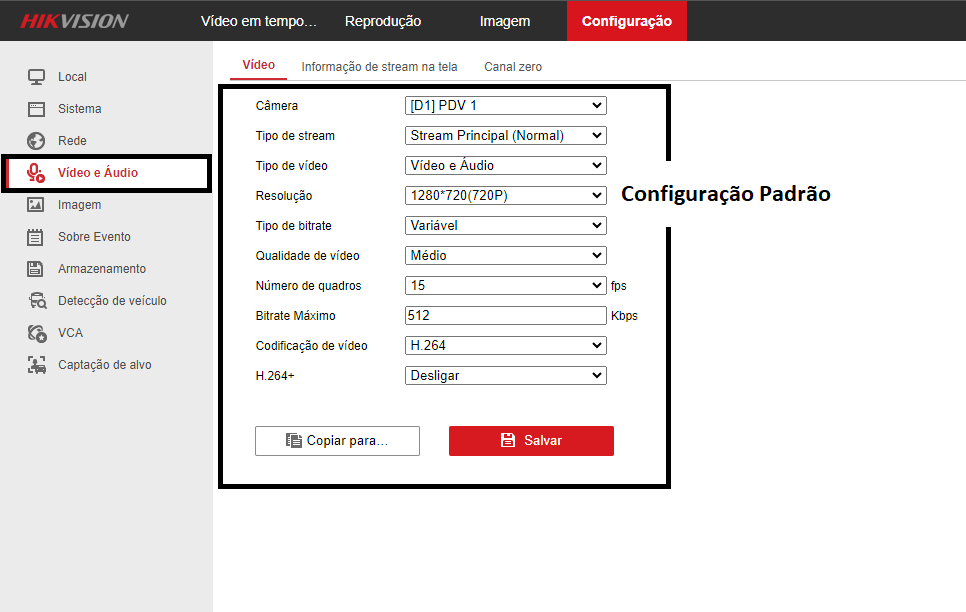

Stream Principal
- Resolução: 1280x720 (720p)
- FPS: 15
- Bitrate: 512 kbps (Variável)
- Codec: H.264

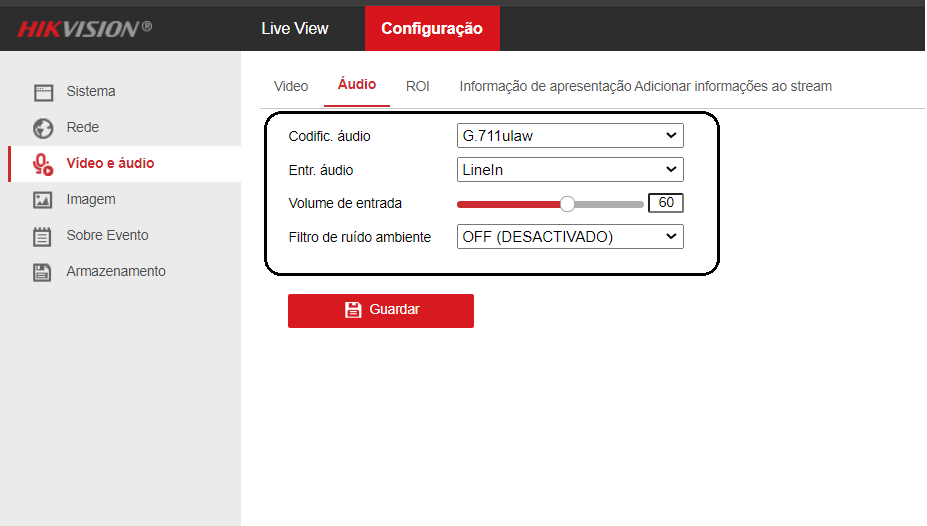

- Áudio: G.711ulaw | Entrada: Line In | Volume: 50–60 | Filtro de Ruído: OFF

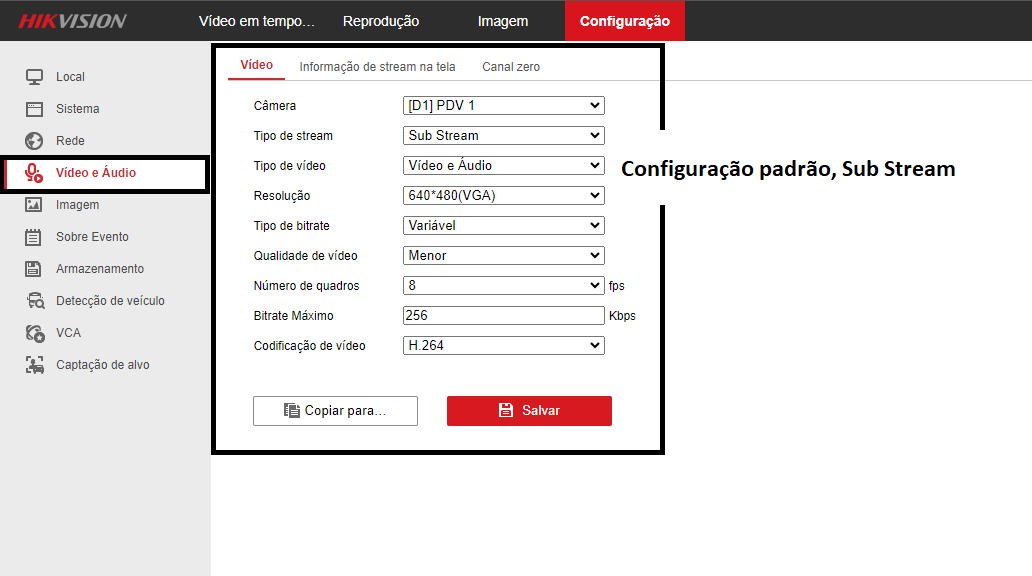

Substream

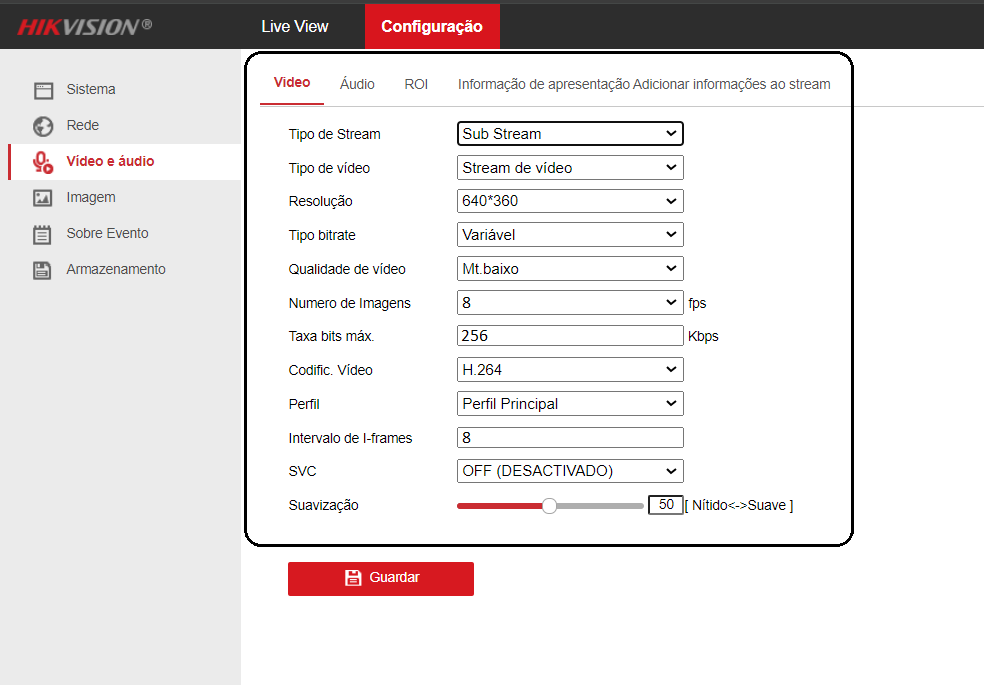

- Resolução: 640x360
- FPS: 8
- Bitrate: 256 kbps
- Codec: H.264

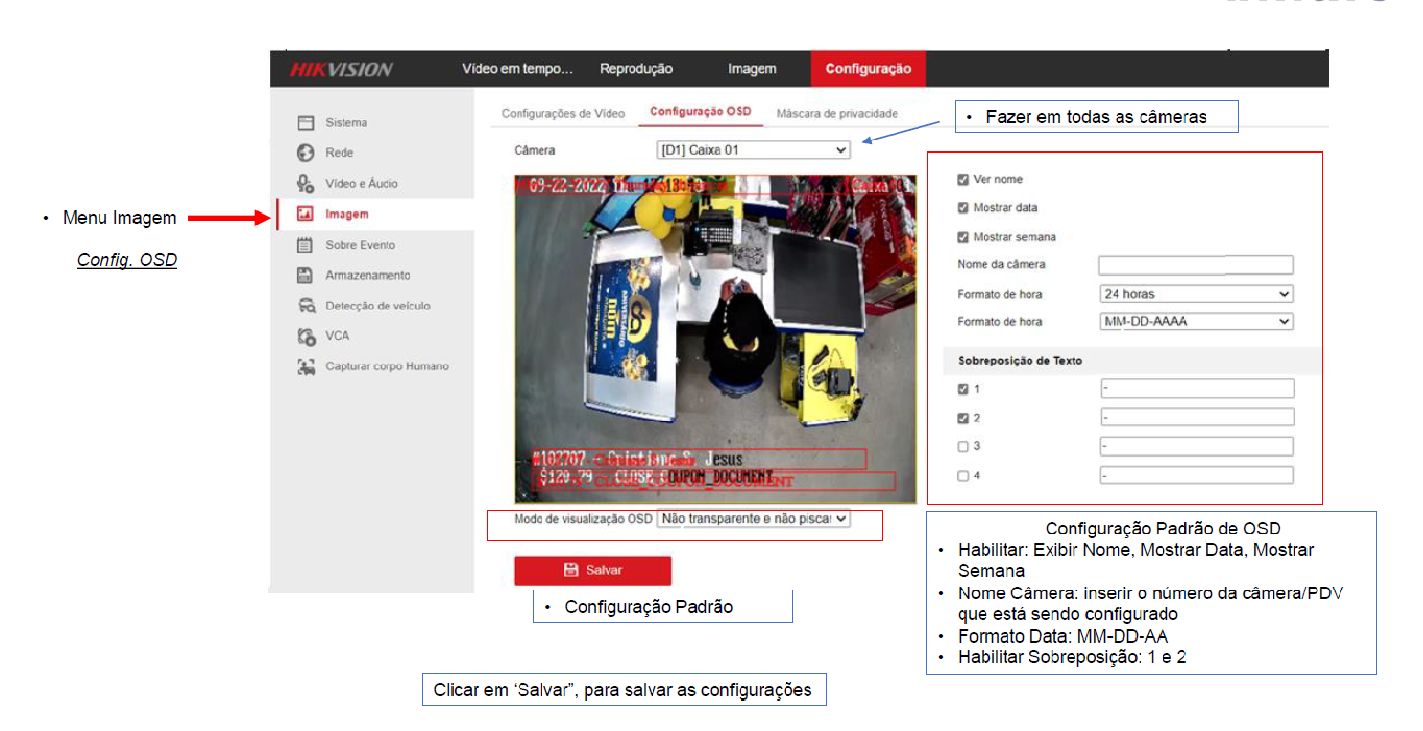

📝 OSD e Data (Nome na Câmera)
- Exibir Nome, Data e Semana
- Nome da Câmera = nº do PDV
- Formato: MM/DD/AAAA

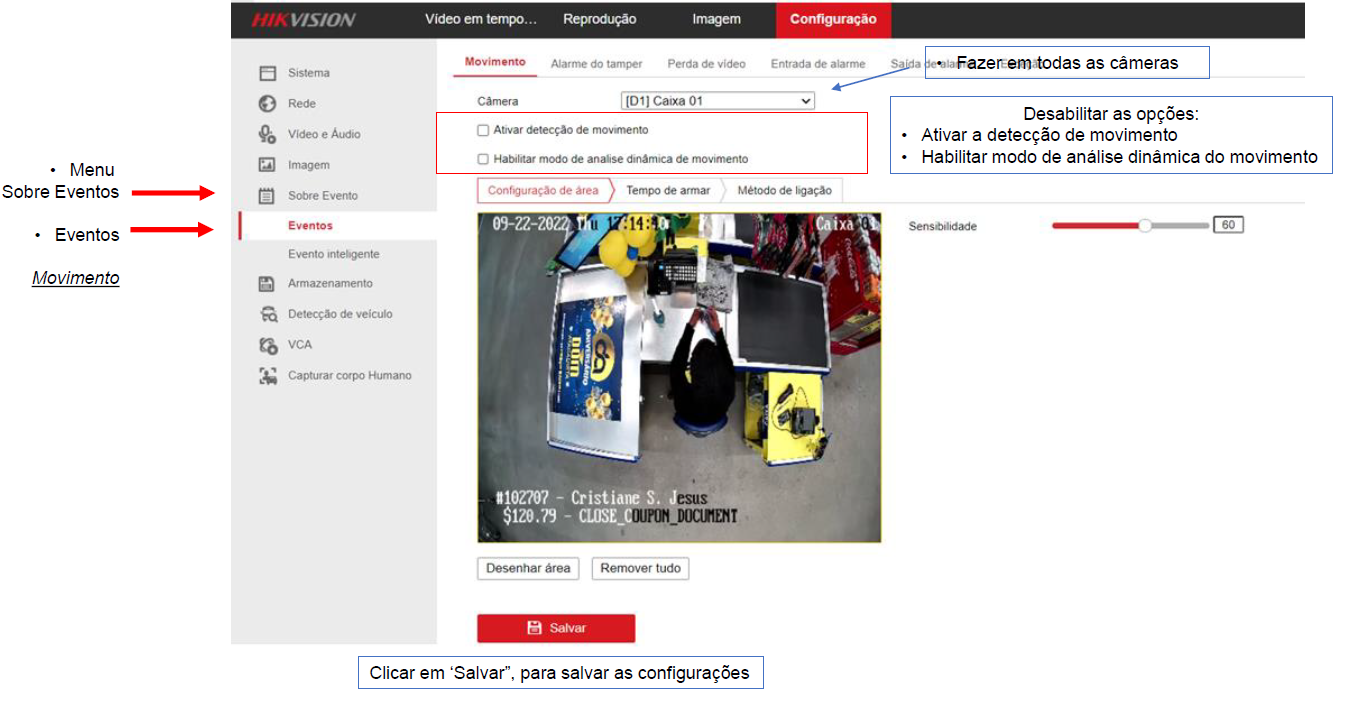

🚫 Detecção de Movimento

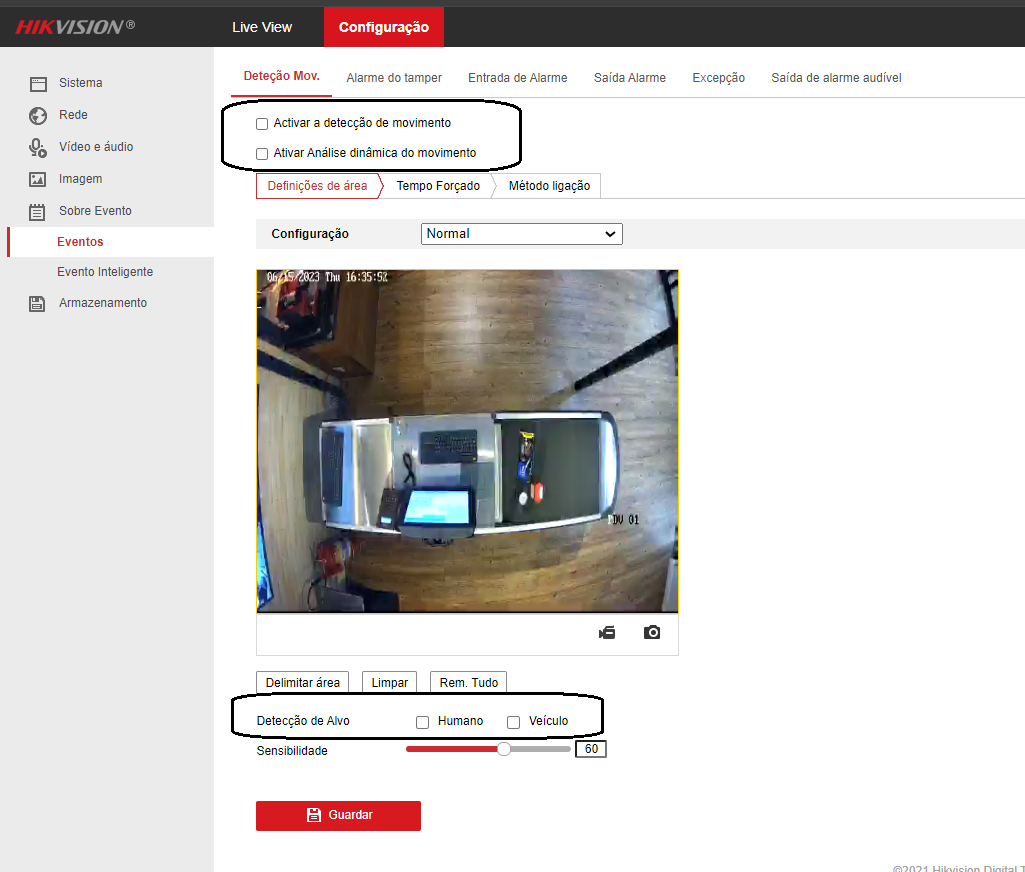

- Desabilitar todas as opções de detecção e limpar o quadro
💾 Armazenamento

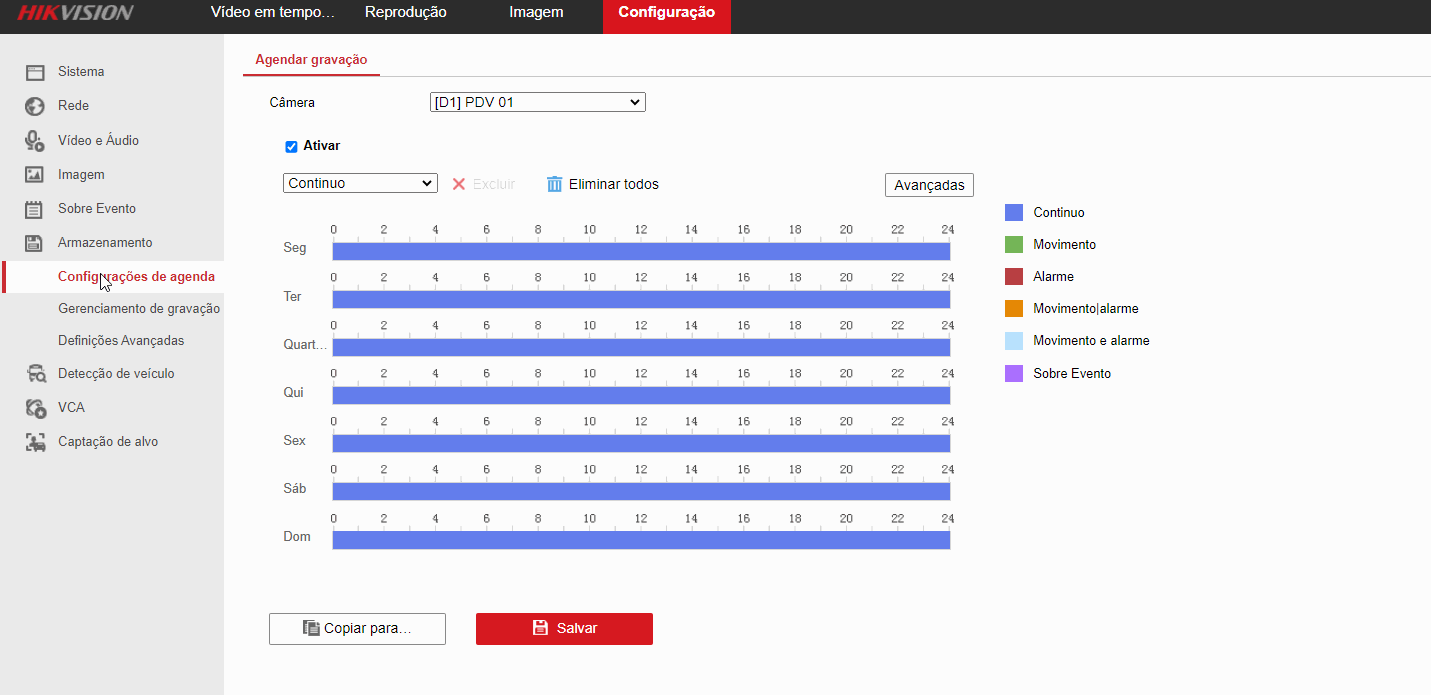

- Tipo: Gravação contínua
- Pré-Gravação: 5s | Pós-Gravação: 30s | Stream Duplo

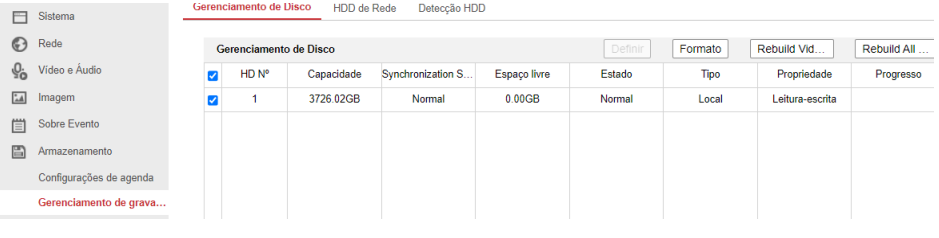

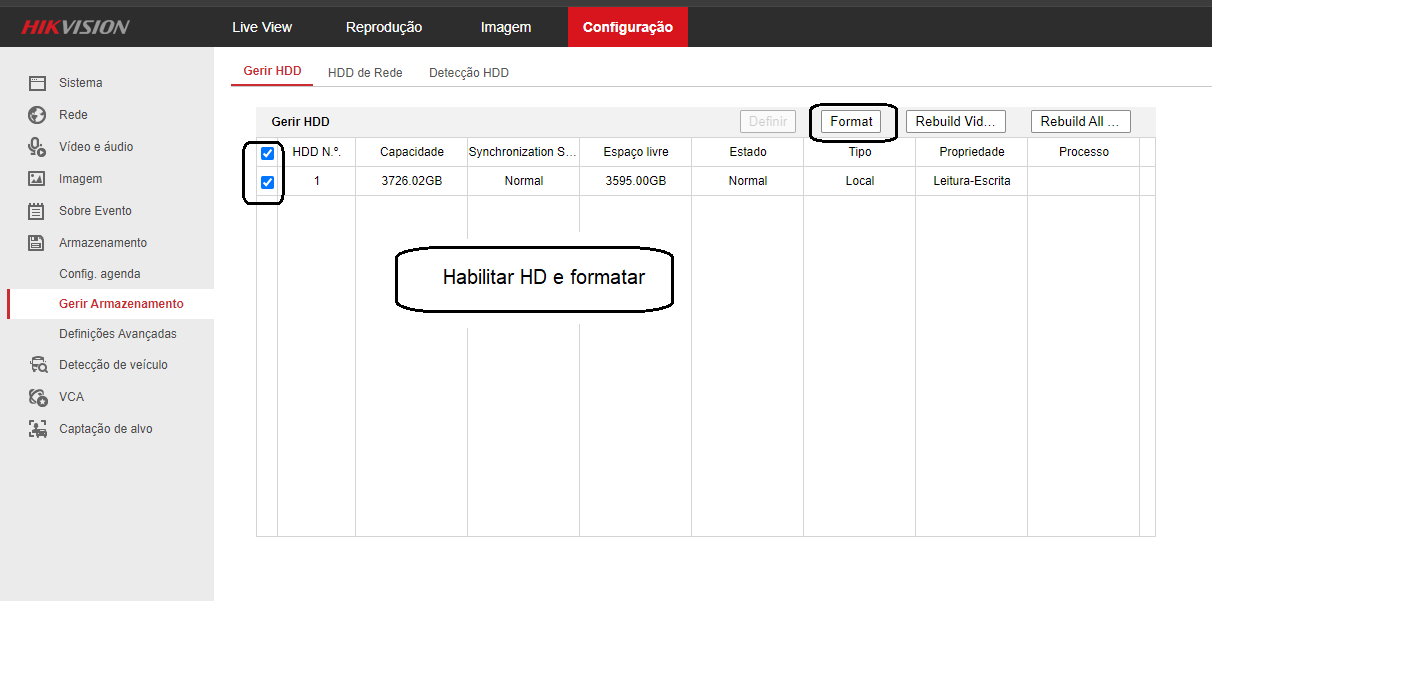

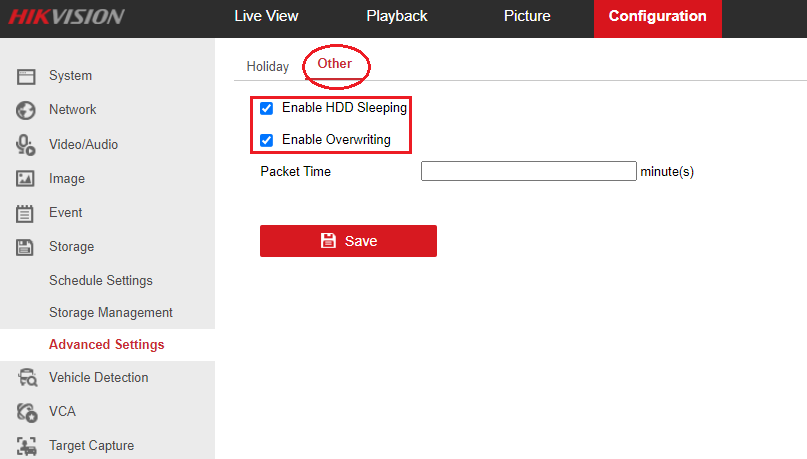

- HDD: Formatar, ativar repouso e sobreposição
¶ 📷 Hikvision – Câmeras IP

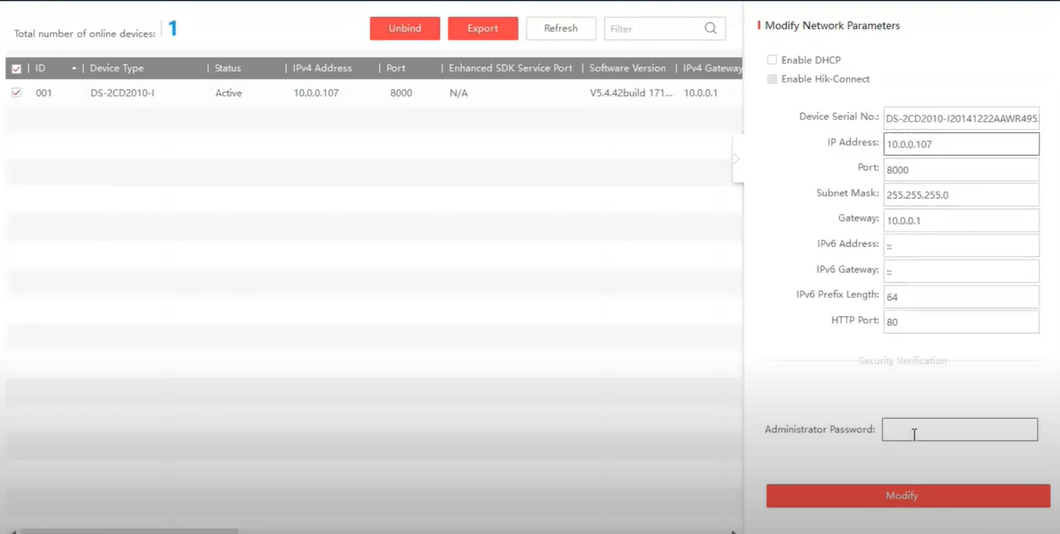

🧭 Localização via SADP

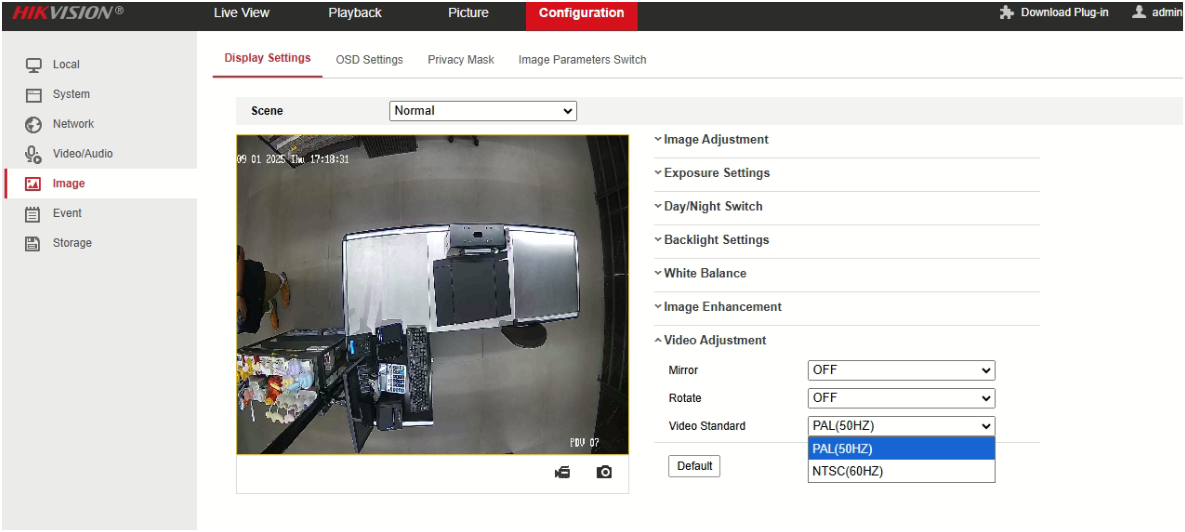

🖼️ Padrão de Imagem – NTSC / 60Hz
Padrão obrigatório no Brasil: 60Hz
🎥 Vídeo, Áudio e Stream
- Principal: 720p, 15 FPS, 512 kbps, H.264
- Substream: 4CIF ou 640x360, 8 FPS, 256 kbps
- Áudio: G.711ulaw | Entrada Line In | Volume 50–60 | Filtro de Ruído: OFF
⚙️ Configurações Avançadas

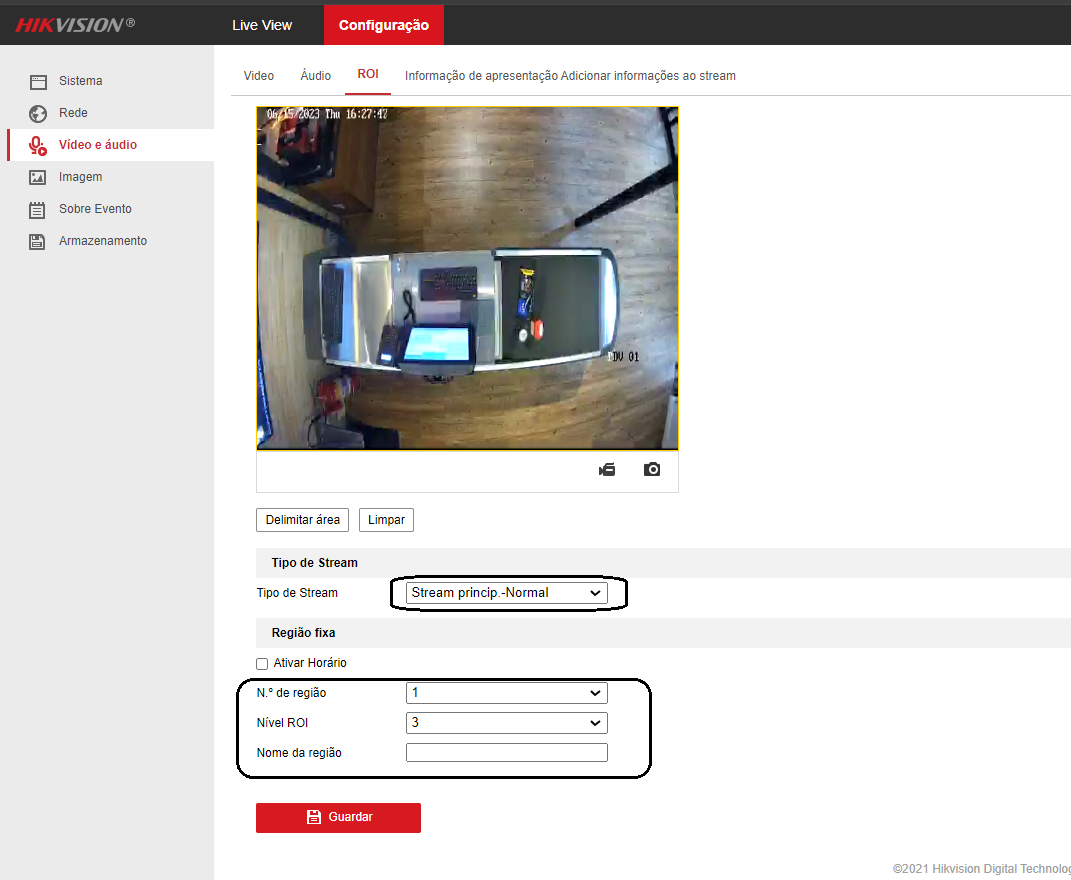

- ROI Padrão

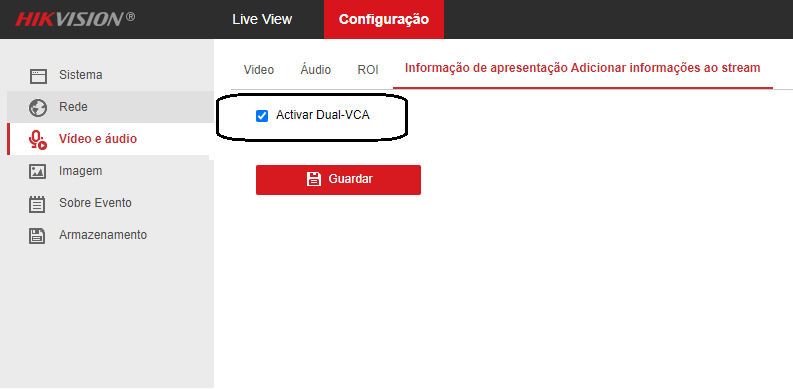

- Dual VCA Ativado

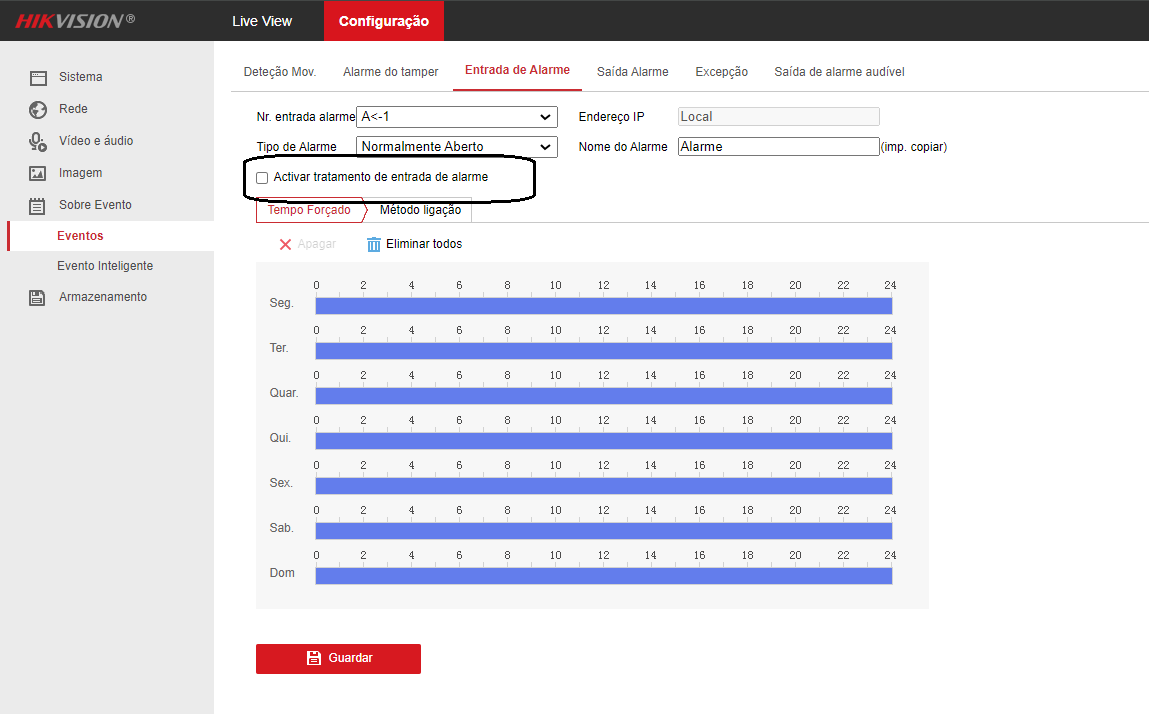

- Desabilitar Eventos, Detecção Cruzada e Entrada de Alarme
💾 Armazenamento e NTP

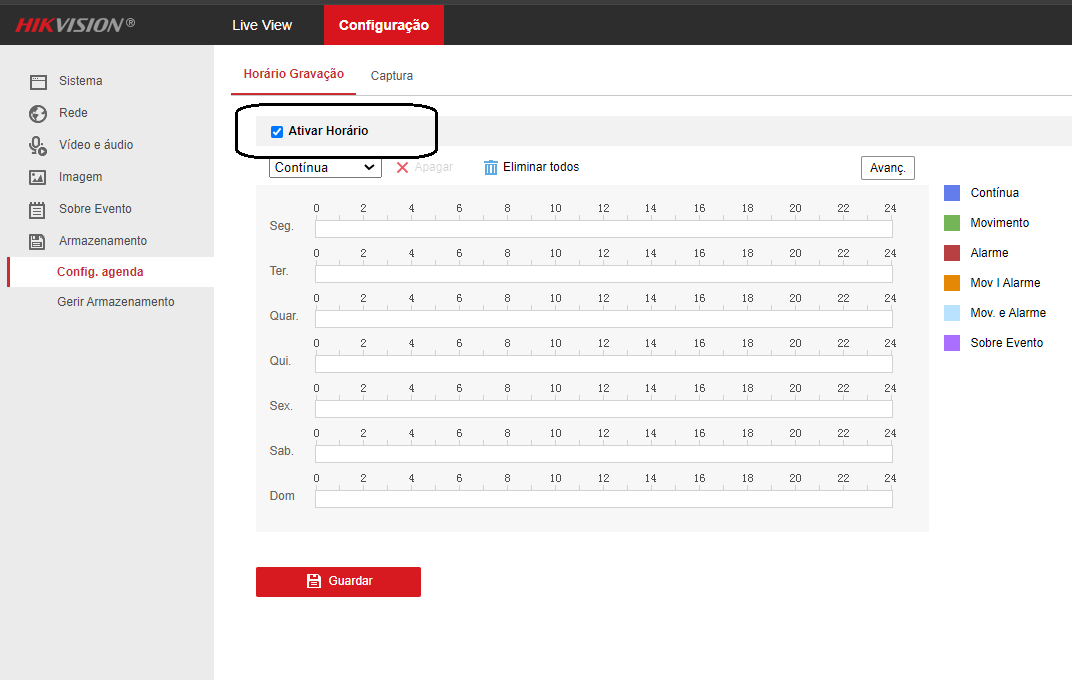

- Ativar gravação contínua
- NTP: GMT-03:00, IP Darwin, porta 123, intervalo 1 min
📝 OSD e Privacidade (Nome na Câmera)

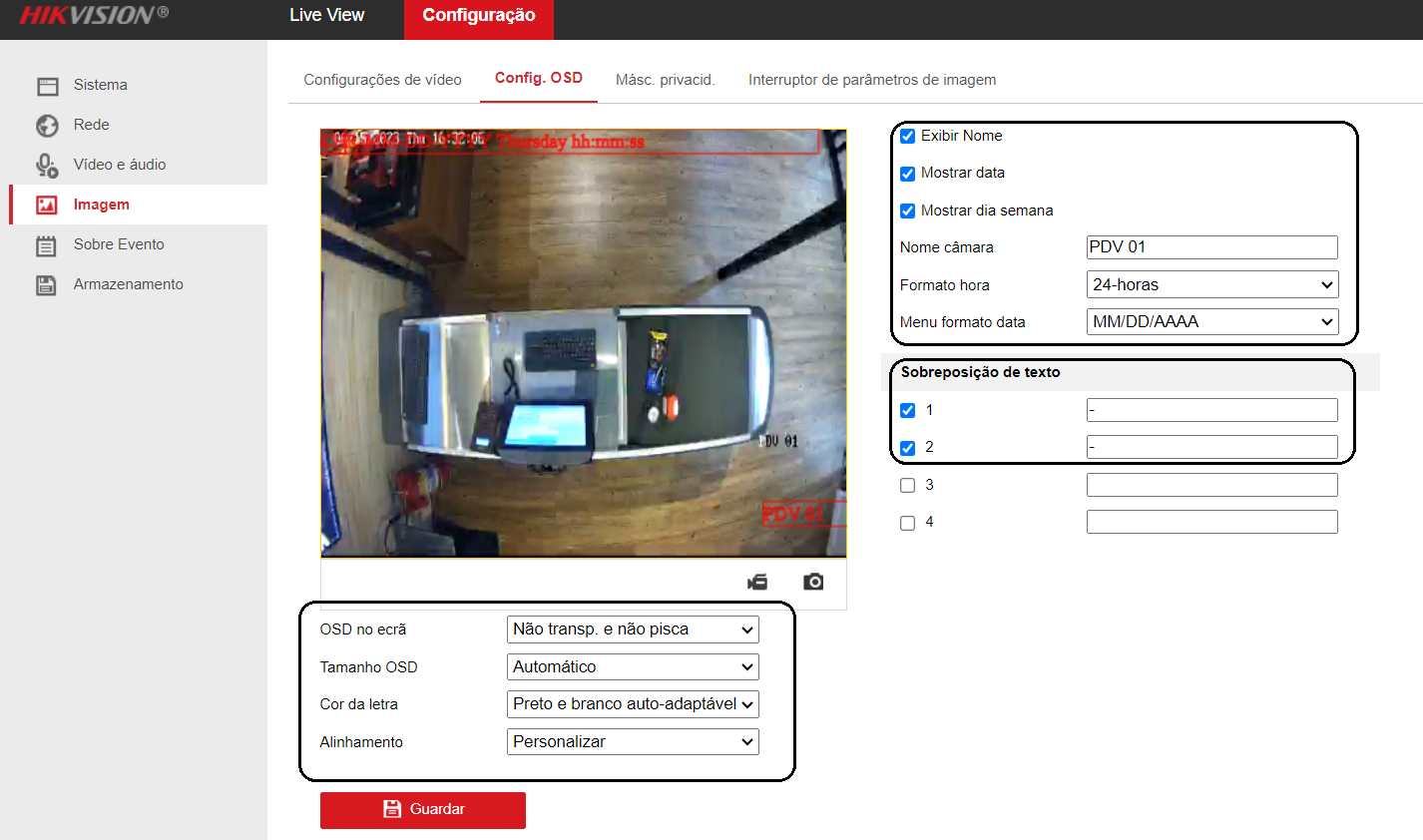

- Exibir Nome, Data e Semana
- Nome do PDV
- Formato: MM/DD/AAAA

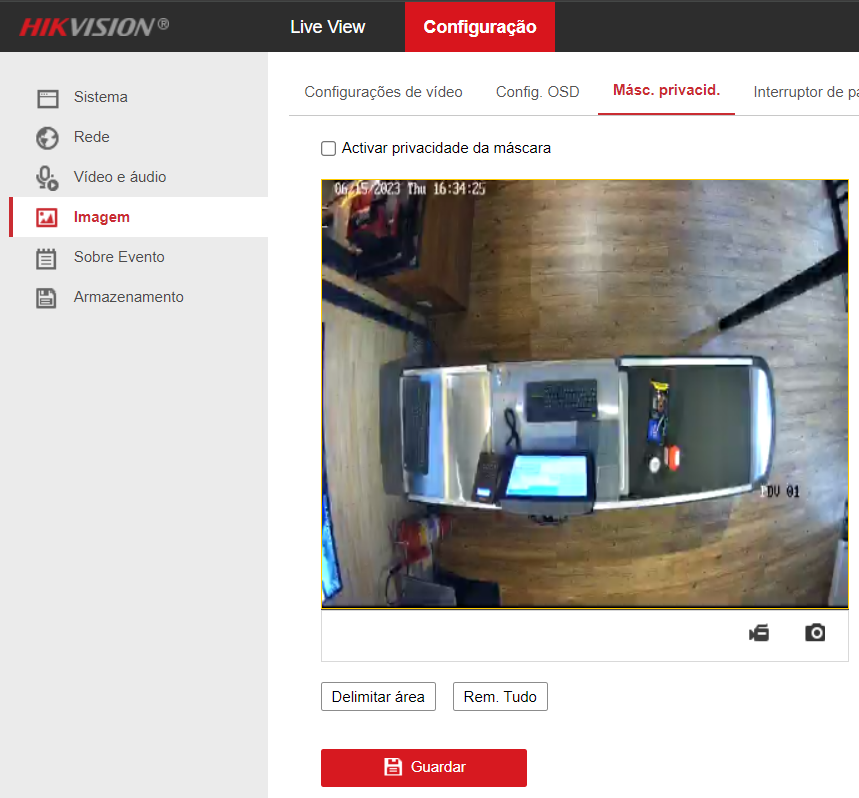

- Desabilitar máscara de privacidade
🔐 Segurança e Rede
- RTSP/WEB: Digest

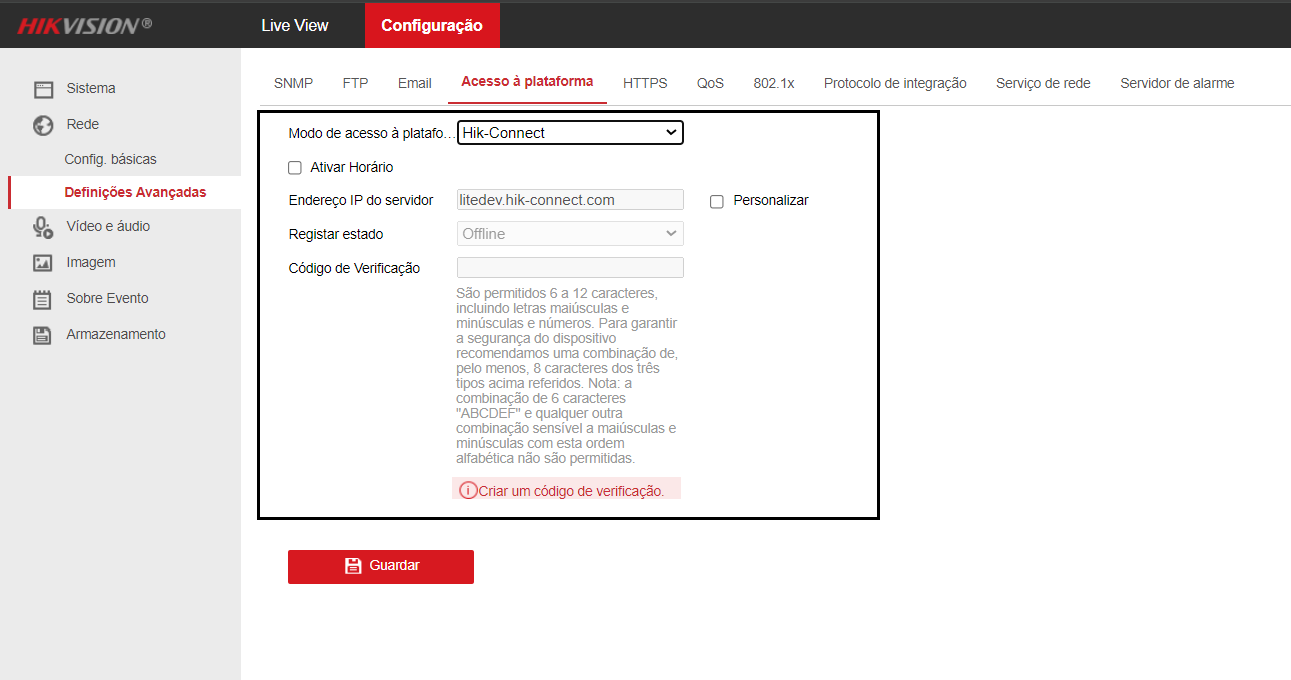

- Rede: IP fixo conforme padrão do cliente (desabilitar opções avançadas)
¶ 📺 Intelbras – DVR / NVR

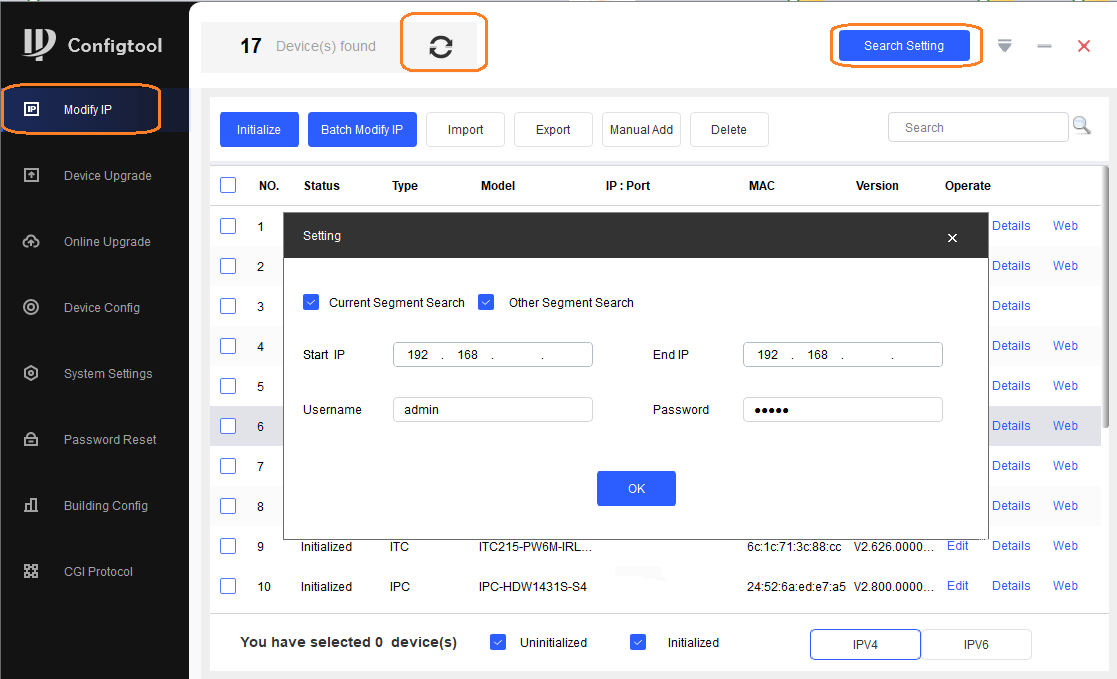

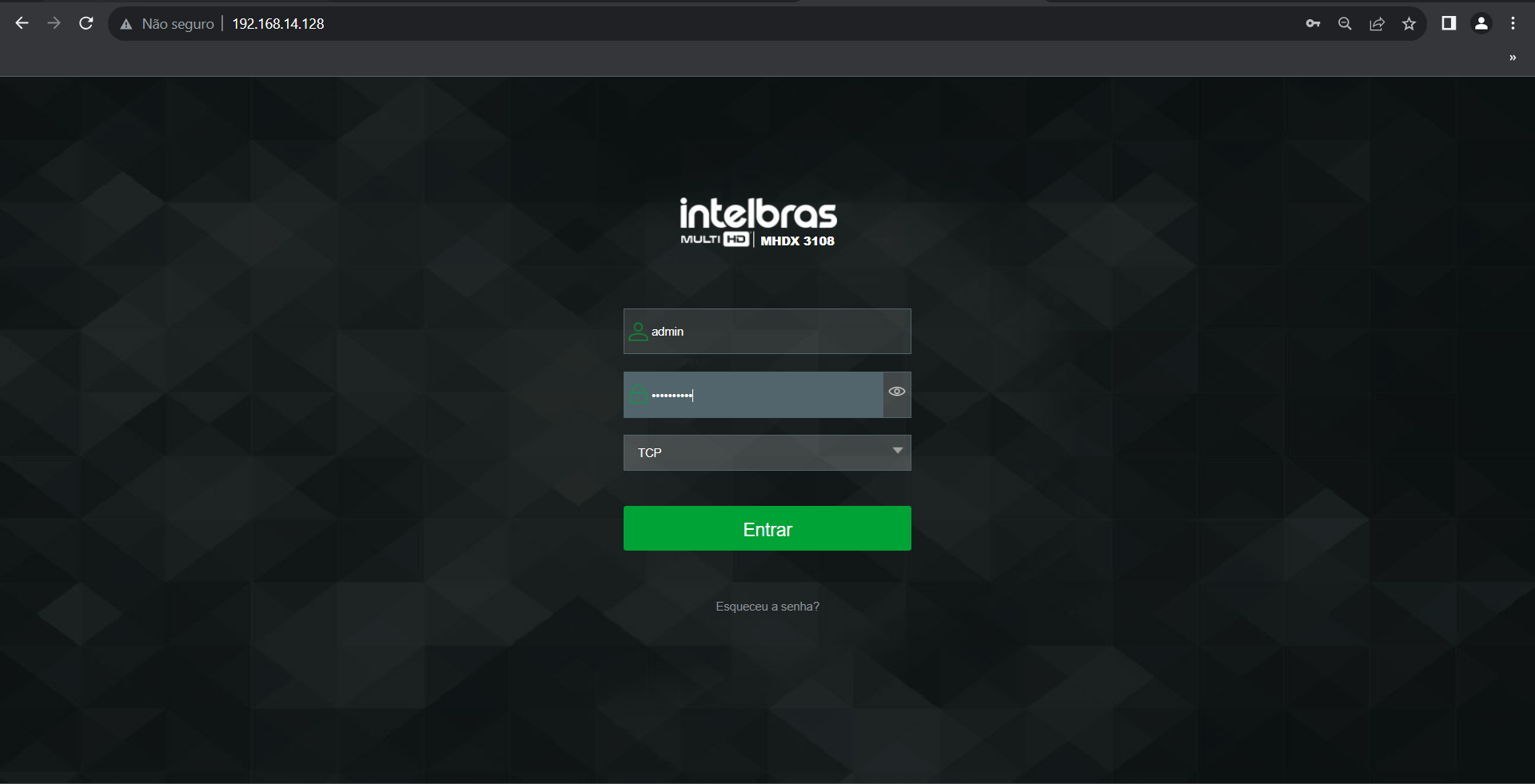

🔍 Localização via ConfigTool
🎥 Vídeo e Áudio
Stream Principal
- Resolução: 1280x720 (720p)
- FPS: 15
- Codec: H.264B
- Bitrate: 512 kbps (VBR)
- Qualidade: 3–4
Substream
- Resolução: 704x576 (D1)
- FPS: 8
- Codec: H.264B
- Bitrate: 256 kbps (VBR)
Áudio
- Habilitar Áudio: Ativar
- Compressão: G.711Mu
- Entrada: HDCVI

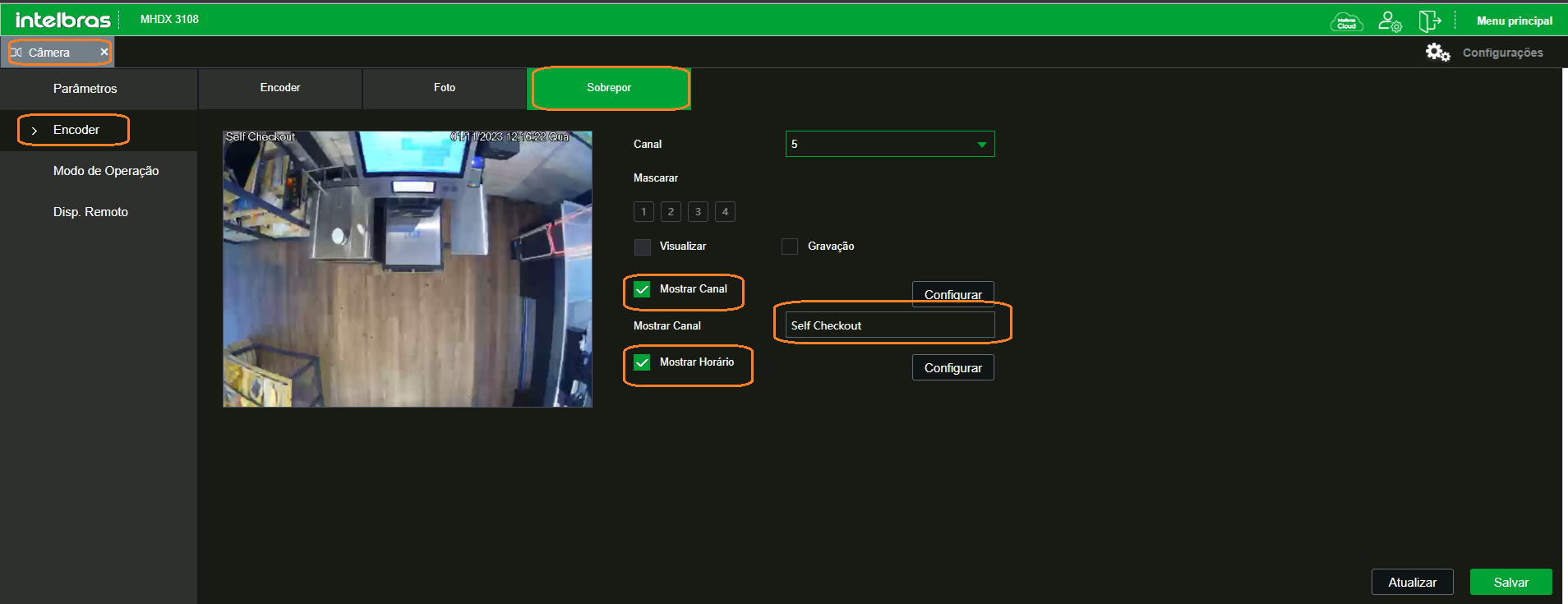

📝 OSD e Identificação (Nome na Câmera)
🚫 Detecção de Movimento

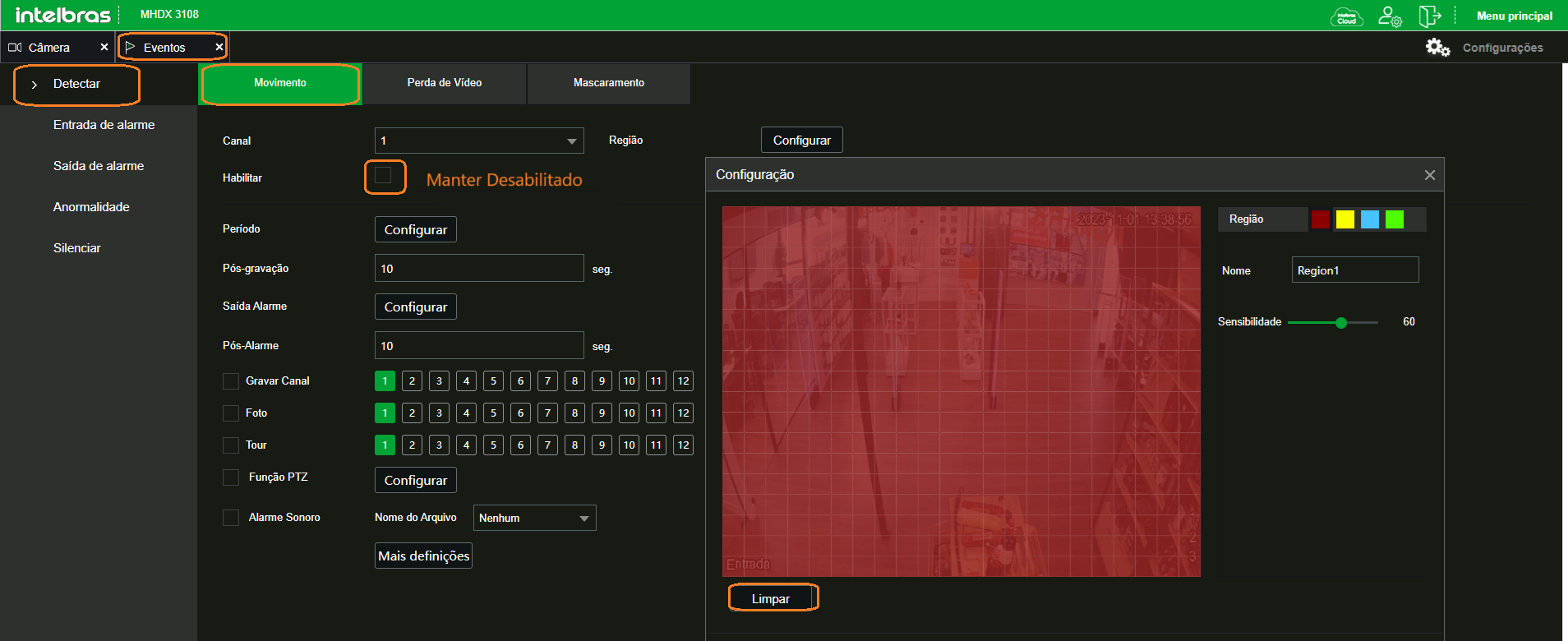

- Desabilitar todas as opções de detecção

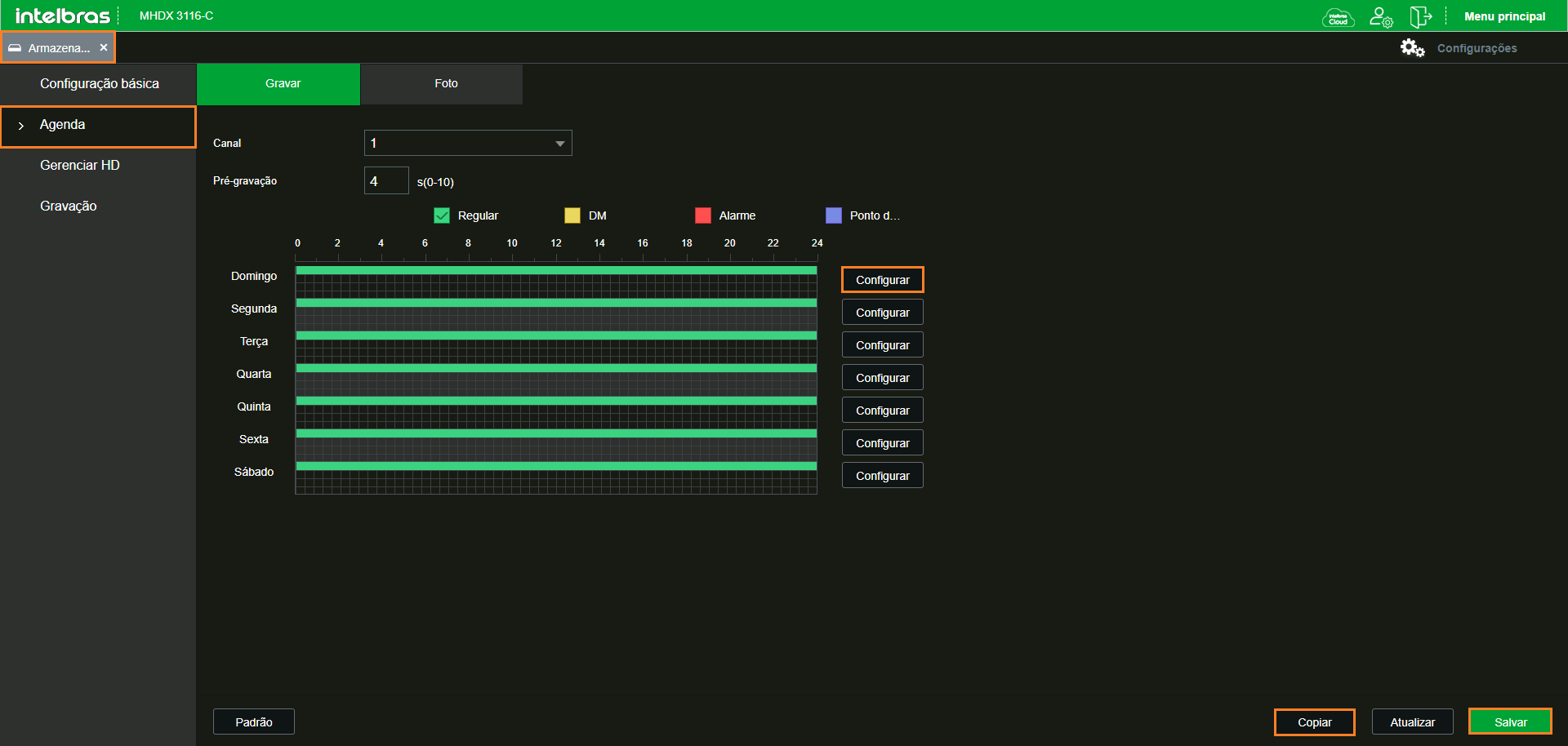

💾 Armazenamento
- Gravação contínua

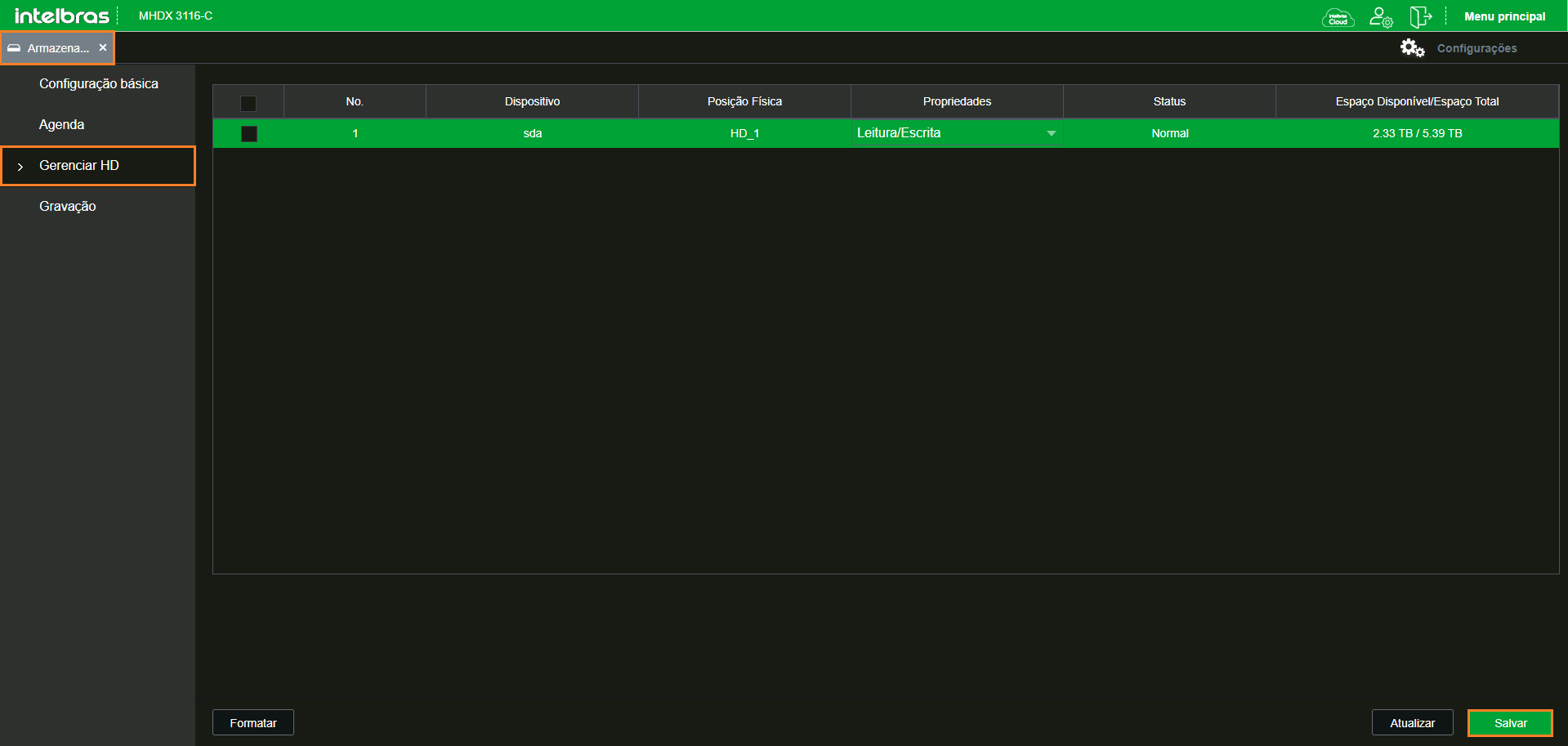

- HD com sobreposição ativada

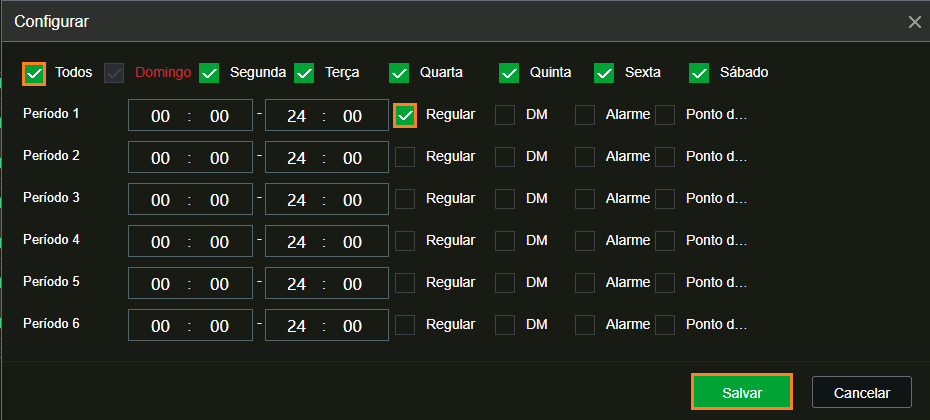

- Segmentação de 30 min
- Leitura/Escrita habilitada
🌐 Rede e NTP
- IP fixo conforme padrão do cliente

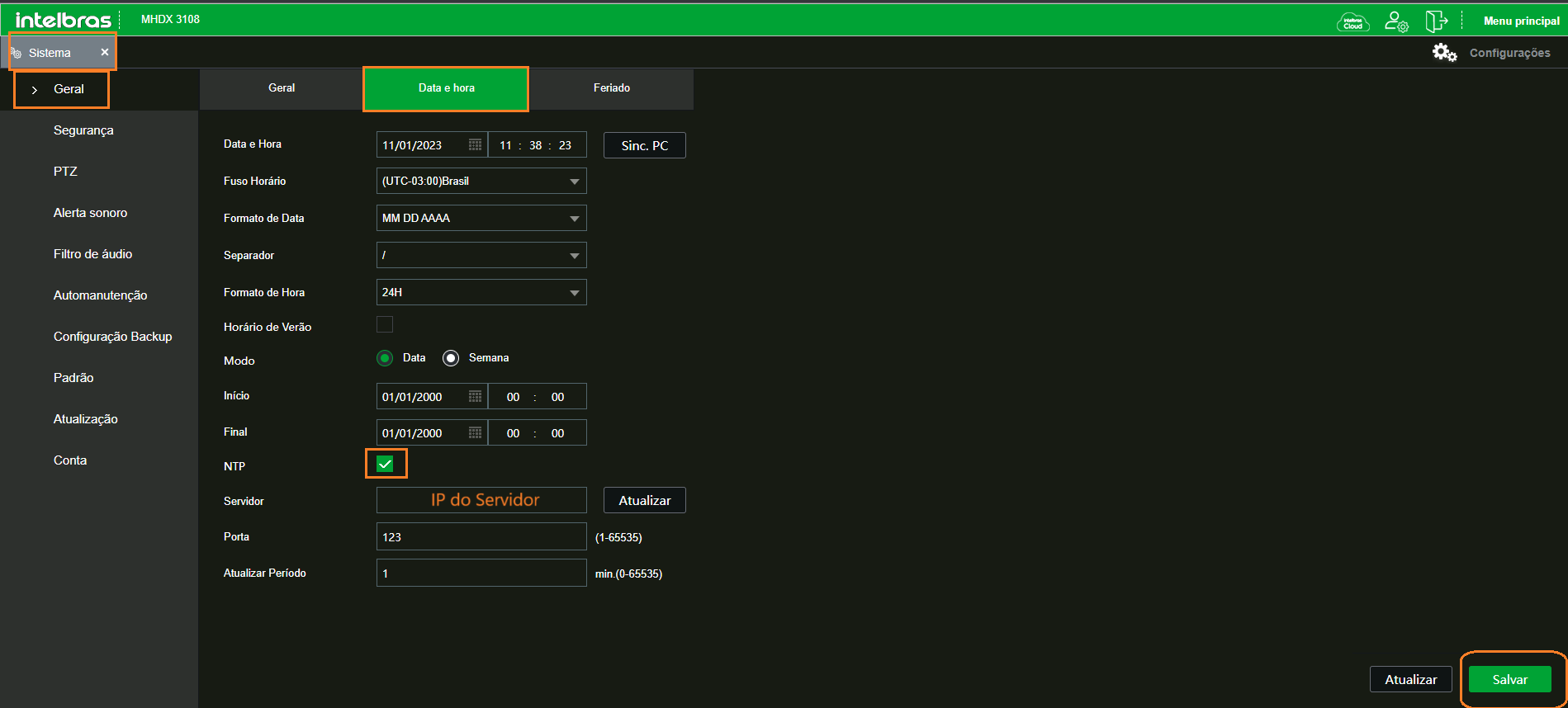

- NTP: GMT-03:00, IP Darwin, porta 123, intervalo 1 min
🔐 Segurança e Reinício

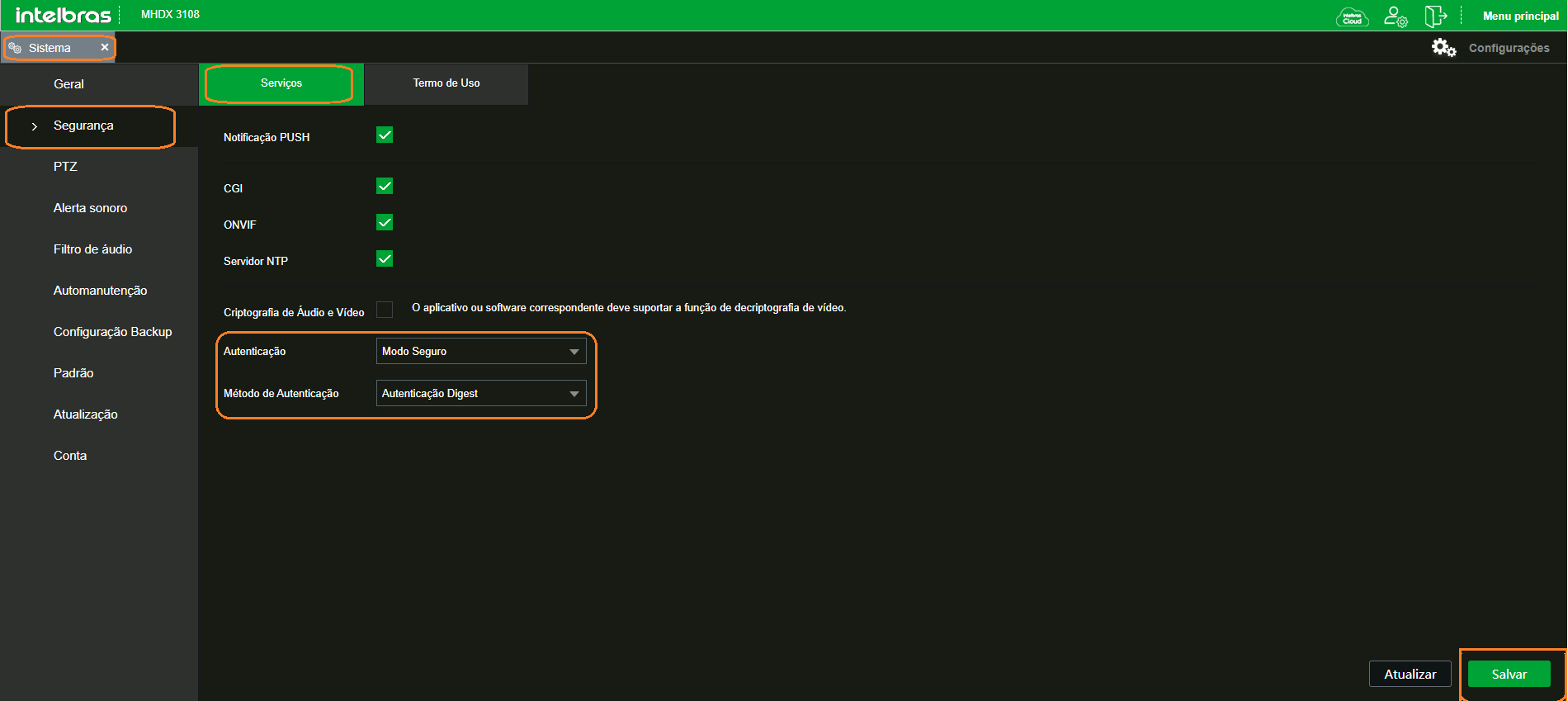

- Autenticação: Digest

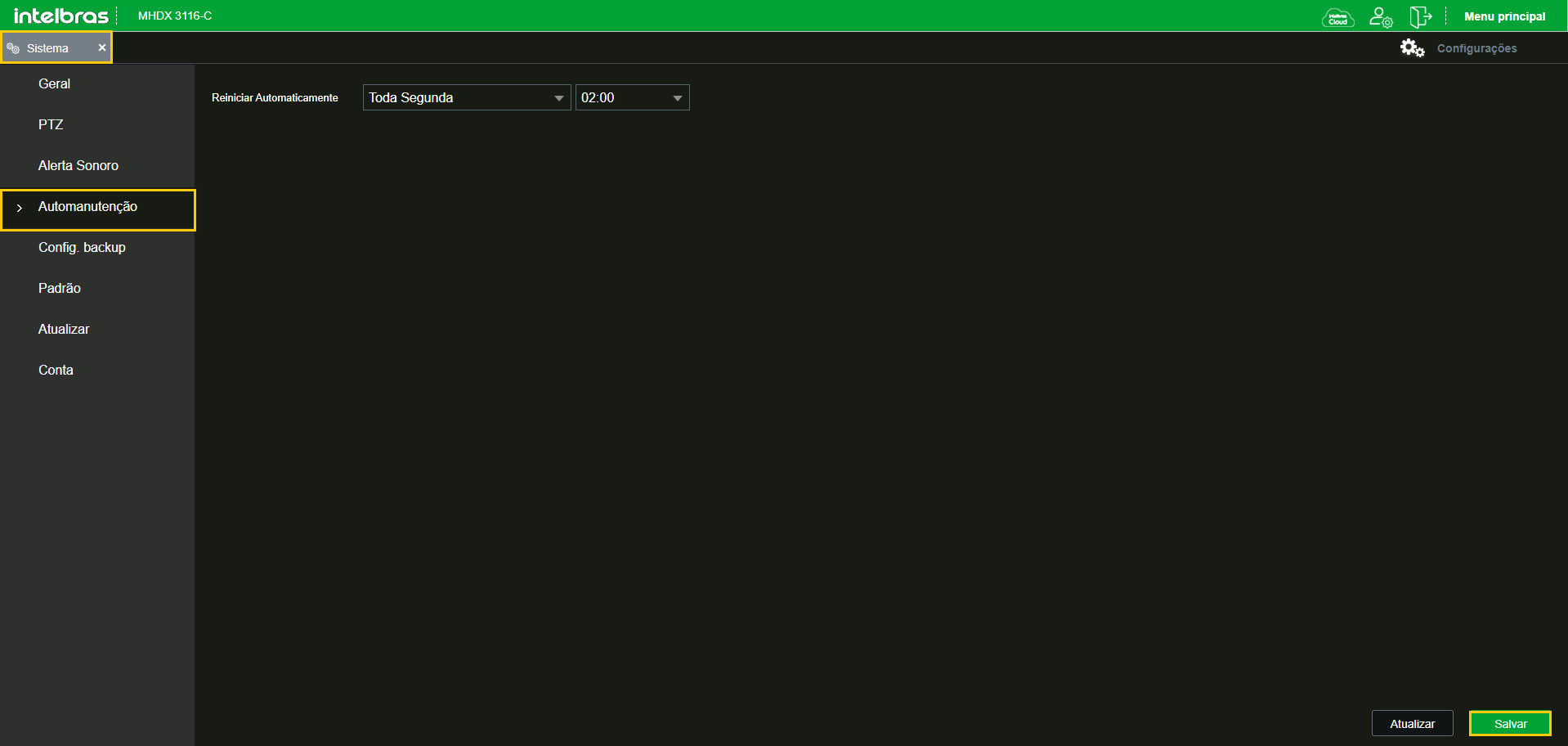

- Agendar reinício semanal — segunda-feira, 02:00
¶ 📺 Intelbras – Câmeras Analógicas
🎙️ Ajuste de áudio no DVR
-

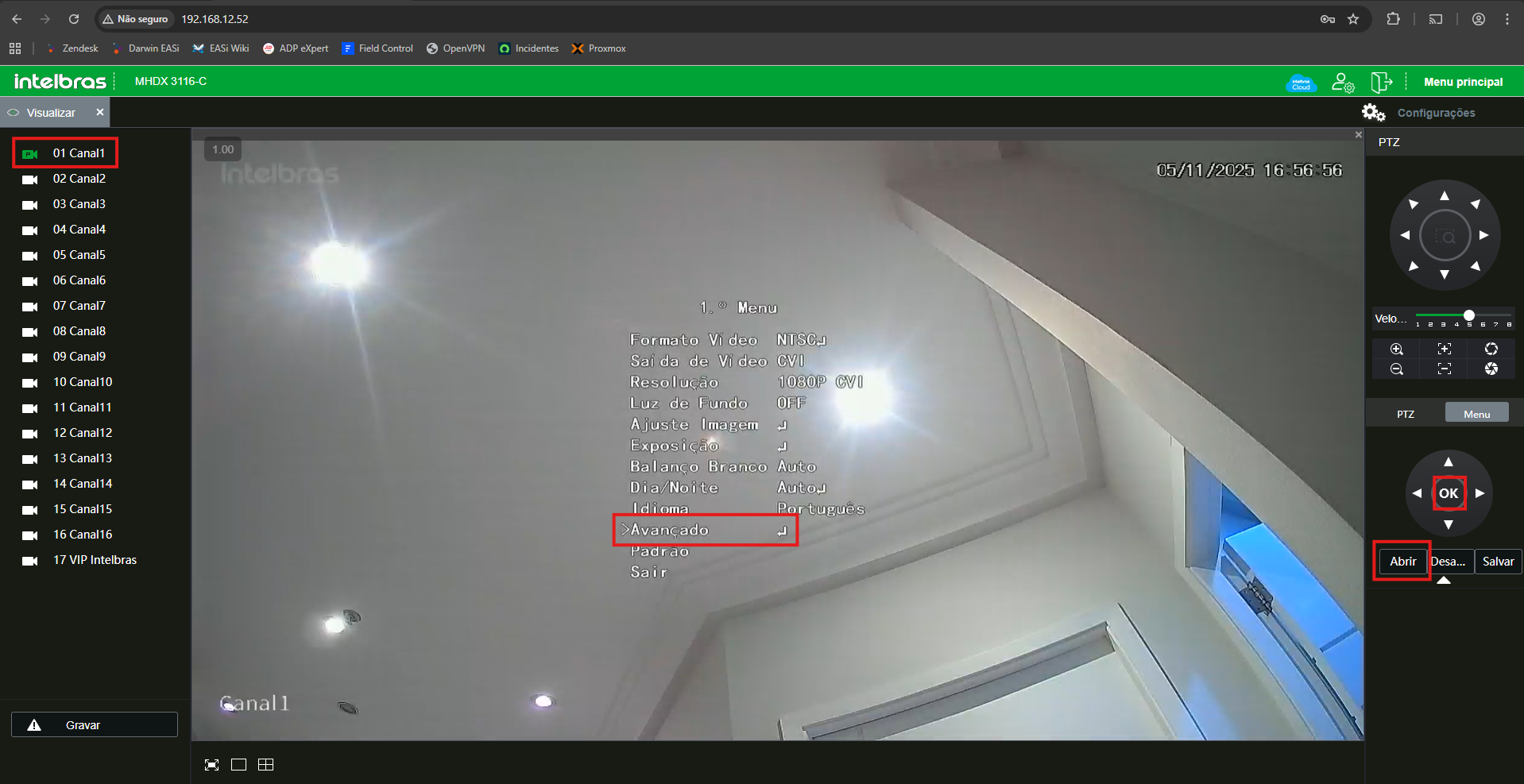

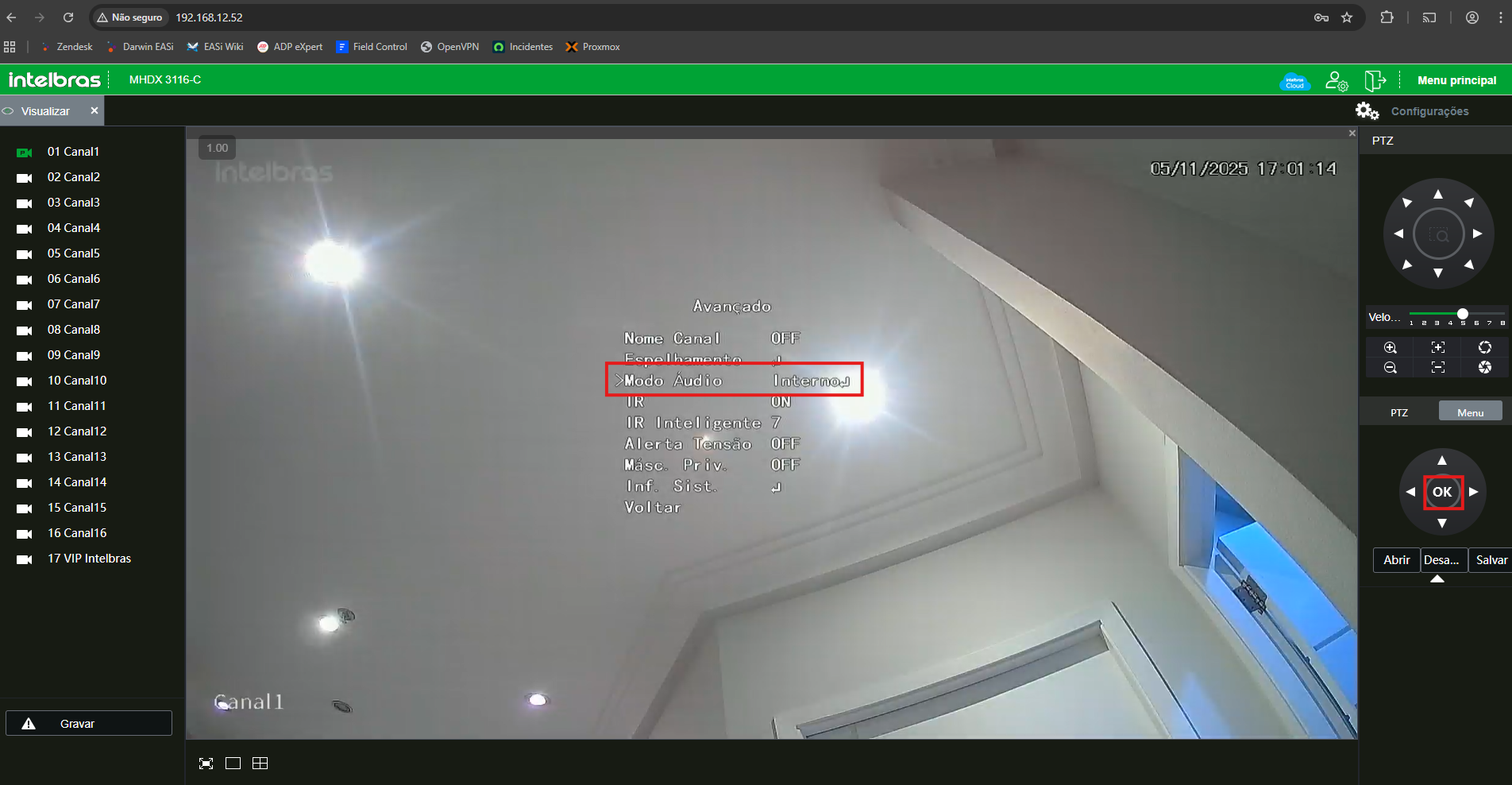

Selecionar canal → clicar em Abrir no menu da direita → selecionar Avançado → clicar OK
-
Selecionar Modo Áudio
-
Usar as setas para ajustar o áudio → confirmar com OK → sair do menu com Desabilitar
¶ 🎙️ Microfone – Instalação e Cabeamento

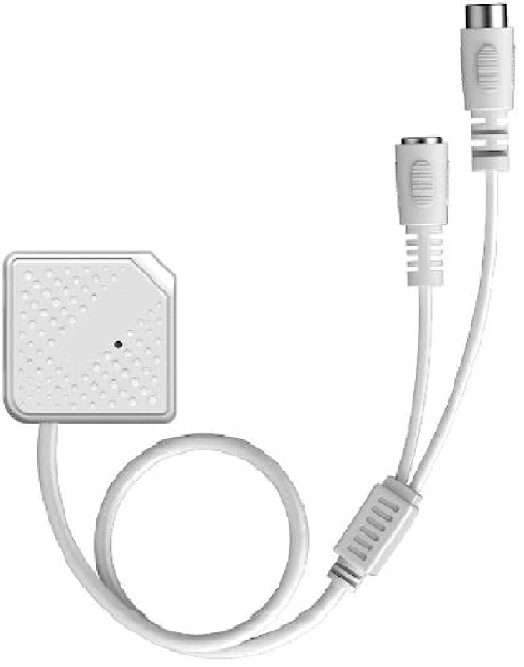

📦 Componentes

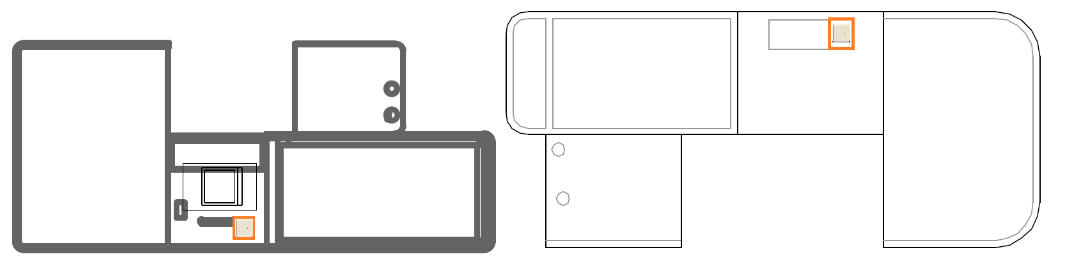

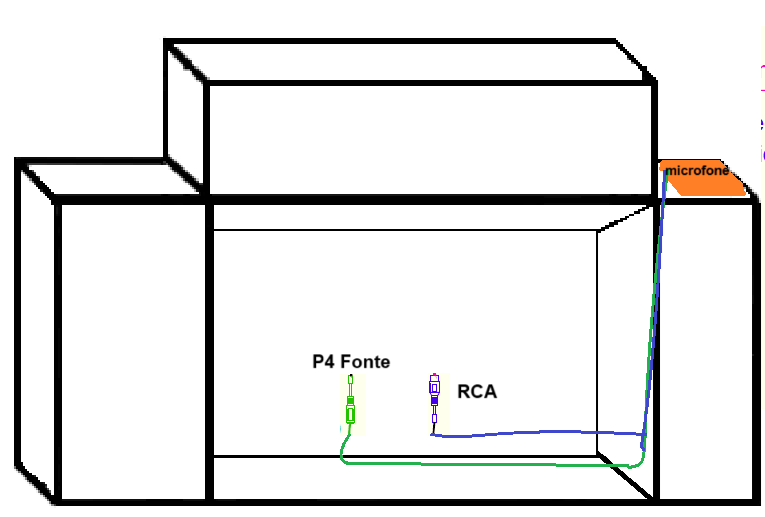

🧩 Localização no PDV
¶ ✅ Checklist Final de Homologação
Confirme antes de sair da loja:
- Equipamento com IP fixo definido
- NTP sincronizado com servidor Darwin (GMT-03:00)
- Padrão de imagem em NTSC / 60Hz
- Vídeo configurado em H.264 (nunca H.265)
- Detecção de movimento desabilitada em todas as câmeras
- Gravação contínua ativa com áudio habilitado
- OSD com nome do PDV e data/hora visíveis
- HD formatado e gravando (verificar status)
- Volume de microfone entre 50 e 60

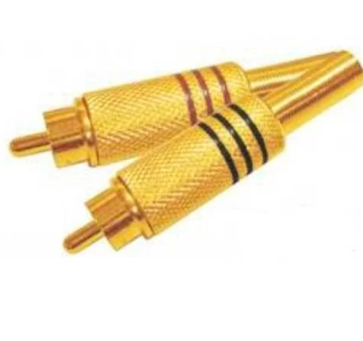

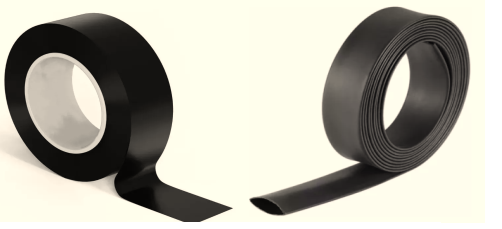

- Cabos de áudio isolados (especialmente RCA de solda)
¶ ⚠️ Boas Práticas e Observações Finais
- Nunca usar codec H.265 — incompatível com o sistema Darwin
- Sempre configurar 60Hz / NTSC no Brasil
- Sincronizar horário com servidor Darwin antes de ativar a gravação
- Desabilitar qualquer detecção de movimento
- Volume do microfone ajustado entre 50 e 60
- Todos os cabos de áudio devem ser isolados (especialmente RCA de solda)
- Padronizar nomes de canais para facilitar auditoria e suporte técnico
- Confirmar gravação ativa antes de sair da loja
